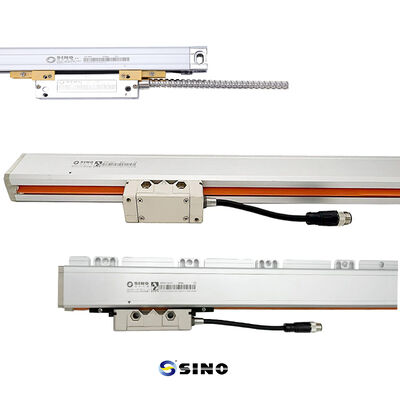

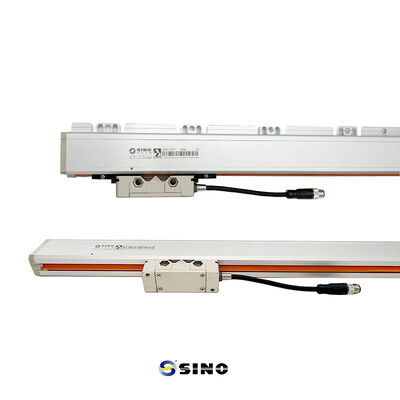

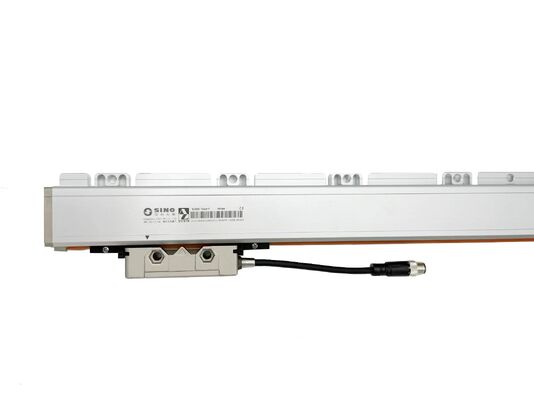

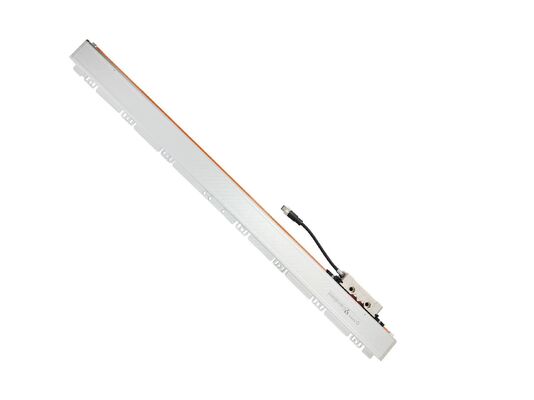

Hoge precisie SINO NC600 Absolute lineaire encoder voor CNC-machinewerktuigen en automatiseringsapparatuur

Hoge Precisie SINO NC600 Absolute Lineaire Encoder voor CNC-werktuigmachines & Automatiseringapparatuur

De NC600 absolute lineaire encoder is uitgerust met een echt absoluut positioneringsmechanisme, waardoor positie-uitvoer direct na het inschakelen mogelijk is zonder dat er een homing-operatie nodig is.

Geschikt voor lineaire motoren, CNC-werktuigmachines, geautomatiseerde productielijnen, precisie-instrumenten en controlesystemen met hoge nauwkeurigheid, garandeert deze encoder stabiele en consistente prestaties in diverse industriële toepassingen.

Ontwikkeld met eigen technologie, beschikt de NC600-serie over een afgedichte aluminium structuur en een dubbellaags afdichtingsontwerp. Deze robuuste constructie beschermt de schaal en de lees-/schrijfkop effectief tegen stof, deeltjes en snijvloeistoffen, wat zorgt voor duurzaamheid op lange termijn, zelfs onder zware arbeidsomstandigheden.

Wereldwijd Gecertificeerde Kwaliteit:

ISO, CE en RoHS gecertificeerd voor volledige internationale naleving.
Brede Compatibiliteit:

Volledige specificaties en meerdere communicatieprotocollen voor brede toepassing.
30+ Jaar Expertise:

Decennia aan industriële ervaring ondersteunen stabiele groei en continue innovatie.
Onafhankelijke Innovatie:

Zelf ontwikkelde kerntechnologie die betrouwbare binnenlandse alternatieven biedt voor geïmporteerde sleutelcomponenten.

De NC600 absolute lineaire encoder is ontworpen voor een breed scala aan toepassingen, waaronder:

• Geautomatiseerde apparatuur
• Geavanceerde robotsystemen
• Procescontrolesystemen
• Precisie wetenschappelijke instrumenten
• CNC-werktuigmachines zoals draaibanken, freesmachines en slijpmachines
• Zeer nauwkeurige meetapparaten die werken in zware omgevingen, inclusief trillingen, temperatuurschommelingen en vervuiling

Inhoud van de verpakking & Technische Specificaties
Standaardconfiguratie
Lineaire Glasschaal: NC600-serie, standaard meetlengte 140-3240 mm
Lees-/schrijfkop: Hoge-precisie optische sensor module
Accessoires: Montagemateriaal en verbindingskabels
Prestatieparameters
Resolutie: 0,5 µm, 1 µm, 5 µm optioneel om aan diverse toepassingsvereisten te voldoen
Maatwerk: Op maat gemaakte meetlengtes (L0) van 100 mm tot 3000 mm zijn beschikbaar
Optisch Systeem & Encoderingsprincipe
De encoder maakt gebruik van een optisch scansysteem met hoge resolutie. Terwijl de lees-/schrijfkop over de schaal beweegt, detecteert deze de gradatiepatronen en zet deze om in nauwkeurige positiefeedbacksignalen.
De schaal maakt gebruik van geavanceerde optische codering, voornamelijk Gray-code. Vergeleken met natuurlijke binaire code, zorgt Gray-code ervoor dat slechts één bit verandert tussen aangrenzende posities, wat signalleesfouten tijdens snelle bewegingen effectief vermindert en de systeemstabiliteit verbetert.

Resolutie & Mechanisch Ontwerp
Resolutie & Precisie
De resolutie van een absolute optische encoder hangt af van de dichtheid van de gradatie-markeringen op de schaal. Fijnere gradaties bieden een hogere resolutie en verbeterde positioneringsnauwkeurigheid. Resolutie wordt meestal uitgedrukt in bits of Counts Per Revolution (CPR).
Mechanische Engineering voor Grootschalige Toepassingen
De NC600 encoder is speciaal ontworpen voor grote CNC-werktuigmachines, met een robuuste mechanische structuur die biedt:

• Superieure Stijfheid: Het ontwerp benadrukt structurele integriteit om stabiliteit onder zware belastingen te behouden.
• Hoge Stijfheid: Stabiel structureel ontwerp zorgt voor betrouwbare prestaties onder zware belastingen.
• Flexibele Ondersteuning: Extra ondersteuningen kunnen op elk punt langs de encoder worden geïnstalleerd om de stijfheid en operationele stabiliteit te verhogen.
• Uitgebreid Meetbereik: Meetlengtes van 1000 mm tot 3000 mm, ideaal voor grote machinebedden.
