SINO SDS2-3MS Digitaal afleesysteem voor draaiblokken en freesmachines met een 3-assig numeriek scherm

SINO SDS2-3MS Digitaal afleesysteem voor draaiblokken en freesmachines met een 3-assig numeriek scherm

Het SINO SDS2-3MS Digitaal Aflees (DRO) -systeem voor draaimachines en freesmachines

Het SINO SDS2-3MS DRO-systeem is ontworpen voor gebruik met draaibank- en freesmachines en biedt een nauwkeurige meetfeedback via het SDS3MS-numerieke display.Dit systeem stelt de gebruikers in staat om bewerkingsprocessen nauwkeurig te controleren en te besturen met realtime gegevens.

Kenmerken:

SDS3MS Display: Het SDS2-3MS DRO-systeem beschikt over het SDS3MS-display, dat een duidelijke en gebruiksvriendelijke interface biedt voor het monitoren van de meetingen van de machine.het zorgt voor een gemakkelijke bediening tijdens bewerkingswerkzaamheden.
Ondersteuning voor meerdere assen: het SDS2-3MS-DRO-systeem is ontworpen om meerdere assen te ondersteunen en biedt een nauwkeurige meetfeedback en -controle over verschillende machinebewegingen.Deze functionaliteit stelt machinisten in staat om tegelijkertijd nauwkeurige positionering en besturing op meerdere assen te bereiken.
Compatibiliteit met draaibank- en freesmachines: Dit DRO-systeem is geschikt voor zowel draaibank- als freesmachines en biedt veelzijdigheid voor machinisten die met verschillende soorten apparatuur werken.Het is naadloos te integreren in de machine besturingssystemen, waardoor een efficiënte werking in een breed scala van bewerkingstoepassingen wordt vergemakkelijkt.
Hoge nauwkeurigheid: het digitale afleessysteem zorgt voor een hoge nauwkeurigheid van de meetgegevens, waardoor de bewegingen van de machine nauwkeurig kunnen worden bestuurd.Deze mogelijkheid is van cruciaal belang voor het bereiken van strakke toleranties en optimale bewerkingsresultaten in verschillende productieactiviteiten.
Inkrementele en absolute modus: De SDS2-3MS ondersteunt zowel inkrementele als absolute meetmodus, waardoor flexibiliteit wordt geboden voor verschillende bewerkingsvereisten.De exploitanten kunnen gemakkelijk wisselen van modus naar behoefte, waardoor de aanpasbaarheid aan verschillende bewerkingsscenario's wordt gewaarborgd.

Functionaliteit:

Het SDS2-3MS SINO Digital Readout (DRO) -systeem voor draaibank- en freesmachines zorgt voor nauwkeurige monitoring en controle van machinebewegingen tijdens bewerkingen.Door realtime meetfeedback te leveren, kunnen de gebruikers de bewerkingsparameters snel aanpassen en corrigeren om de gewenste precisie en kwaliteit van hun werkstukken te bereiken.Dit systeem verbetert de operationele efficiëntie en zorgt voor een consistente prestaties in een verscheidenheid van bewerkingswerkzaamheden.

Gebruik:
Het DRO-systeem wordt veel gebruikt bij bewerkingen die een nauwkeurige meting en controle vereisen, waaronder draaien, frezen, boren en boren.Het vindt toepassingen in verschillende industrieën, zoals metaalbewerking, houtbewerking, automobiel, ruimtevaart en meer.
Toepasselijke scenario's:
Draaibankbewerkingen: bij draaibankbewerkingen, waaronder het draaien, draaien, coniceren, draaien en grooveren, stelt het DRO-systeem gebruikers in staat om de werktuigbewegingen met hoge nauwkeurigheid te controleren en te besturen.Deze mogelijkheid zorgt ervoor dat de bewerkingsdimensies nauwkeurig worden, die van cruciaal belang is voor de vervaardiging van cilindrische of kegelvormige componenten die in tal van industrieën worden gebruikt.
Freeswerkzaamheden: voor freeswerkzaamheden, waaronder contouren, slootvorming, boren en profileren, is het DRO-systeem essentieel voor het volgen van de bewegingen van de snijmachine.Het stelt de gebruikers in staat om precieze coördinaten vast te stellen en de positie van het gereedschap tijdens het freesproces nauwkeurig te controlerenDit niveau van precisie is van vitaal belang voor het maken van complexe vormen en profielen in metalen, kunststoffen en andere materialen die in de productie worden gebruikt.

De SDS3MS DRO is een veelzijdig digitaal afleessysteem met een 3-coördinaten numeriek display, ontworpen om zich naadloos aan te passen aan verschillende werktuigmachines door de parameters ervan aan te passen.Deze multifunctionele meter maakt het voor de bedieners gemakkelijk om van functie te wisselen, waardoor het geschikt is voor een breed scala aan bewerkingstoepassingen zonder complexe reconfiguratie.


Digitale afleesparameters SINO SDS3MS


1. Spanningsbereik: Het DRO-systeem werkt binnen een spanningsbereik van AC 85V tot 250V en ondersteunt frequenties van 50Hz tot 60Hz.
2. Energieverbruik: het systeem heeft een energieverbruik van 15 watt of 25 volt-ampere (VA), wat de elektrische belasting geeft die het op de energiebron legt tijdens de werking.
3. Coördinatennummer: De DRO ondersteunt coördinatenweergave voor één, twee of drie assen.Deze flexibiliteit maakt het mogelijk om het te gebruiken met verschillende soorten werktuigmachines die verschillende asconfiguratie vereisen.
4. Display: Het heeft een zeven-segment display voor het weergeven van numerieke gegevens.Waarschijnlijk met asposities of andere relevante gegevens.
5. Gewicht: Het DRO-systeem weegt ongeveer 2 kilogram (kg), een factor die bij installatie en vervoer in aanmerking moet worden genomen.
6. Invoersignaal: Het accepteert TTL (Transistor-Transistor Logic) en EIA-422 open collectie-uitvoersignalen.Deze standaardinterfaces die in digitale elektronica en communicatie worden gebruikt, verbeteren de compatibiliteit van de DRO met programmeerbare controllers en andere apparatuur.
7. Invoersignaalfrequentie: het DRO-systeem kan invoersignaalfrequenties van meer dan 100 kHz verwerken.Met deze hoogfrequente capaciteit kan het snelle veranderingen in positie of andere signalen van machines die met hoge snelheden werken, verwerken.
8. Resolutie: het systeem biedt selecteerbare resolutiemogelijkheden voor het aansluiten van sensoren of encoders, variërend van 10 micrometer (μm) tot 0,5 micrometer (μm).Deze fijne resolutie maakt een nauwkeurige meting en controle van bewerkingen mogelijk, wat van cruciaal belang is voor het bereiken van strenge toleranties in productieprocessen.


Basisfuncties

• Omzetting tussen mm en inch: het systeem maakt het gemakkelijk om te zetten tussen millimeter en inch, waardoor de meting in verschillende eenheden wordt vergemakkelijkt.
• Absolute en relatieve coördinatentransformaties: Het ondersteunt zowel absolute als relatieve coördinatentransformaties, waardoor veelzijdige positioneringsmethoden op basis van gebruikersvoorkeuren mogelijk zijn.
• Mid-Point Splitting Function: Deze functie maakt het mogelijk om afstanden in gelijke segmenten te verdelen, ideaal voor nauwkeurige bewerkingswerkzaamheden.
• Basis "R"-functie voor de berekening van de straal: de DRO bevat een basis "R"-functie voor de berekening van de straal, waardoor het proces van het bewerken van afgeronde elementen wordt vereenvoudigd.
• Een gladde "R"-functie is ook beschikbaar voor het maken van nauwkeurige bochten, waardoor de kwaliteit van de bewerkte profielen wordt verbeterd.
• Cirkelomtrekverdeling: Het systeem kan de omtrek van een cirkel in gelijke delen verdelen, nuttig voor taken waarbij evenwichtige gaten of kenmerken nodig zijn.
• Berging van 200 nulpunten voor werkstukken: het biedt de mogelijkheid tot 200 nulpunten voor verschillende werkstukken op te slaan, waardoor de efficiëntie en herhaalbaarheid in bewerkingswerkzaamheden worden verbeterd.
• Hole Spacing Along Oblique Lines: De DRO zorgt voor een precieze afstand van gaten langs hoeklijnen, zodat complexe bewerkingsvereisten kunnen worden vervuld.
• Wiskundige berekeningen met inbegrip van de compensatie van de werktuigdiameter: het verricht wiskundige berekeningen zoals de compensatie van de werktuigdiameter, waardoor nauwkeurige bewerkingsresultaten worden gewaarborgd.
• Beveling: het systeem ondersteunt beveling, waardoor hoekige randen en kenmerken op werkstukken kunnen worden gemaakt.
• Automatische reset naar nulpositie: een automatische resetfunctie stelt het systeem in staat snel terug te keren naar de nulpositie, waardoor het installatieproces voor latere bewerkingswerkzaamheden wordt gestroomlijnd.

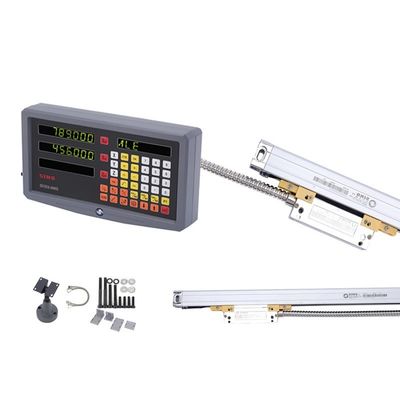

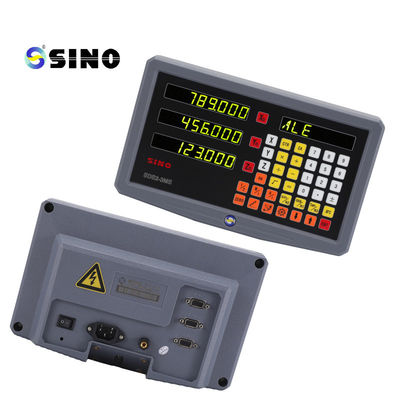

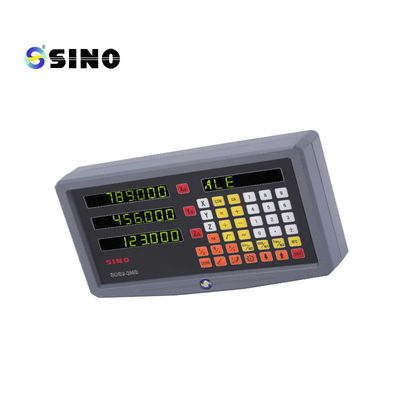

Foto's van het product:




Het rekje op de foto is optie, geen standaardproduct.
