Het SINO SDS2-3MS Digitaal Afleesysteem voor Latten en Freesmachines, met een 3-assig numeriek scherm

Het SINO SDS2-3MS Digitaal Afleesysteem voor draaibank en freesmachines, met een 3-assig numeriek display

Het SINO SDS2-3MS Digitaal Aflees (DRO) -systeem voor draaimachines en freesmachines

Het SINO SDS2-3MS DRO-systeem is speciaal ontworpen voor draaibank- en freesmachines en biedt nauwkeurige meetfeedback via het SDS3MS-numerieke display.Dit systeem stelt de gebruikers in staat om bewerkingen met verbeterde nauwkeurigheid en realtime gegevens te volgen en te controleren.

Kenmerken:

SDS3MS Display: Het SDS2-3MS DRO-systeem wordt geleverd met het SDS3MS-display, dat een duidelijke, gebruiksvriendelijke interface heeft voor het monitoren van de meetingen van de machine.het zorgt voor een soepele en handige werking tijdens bewerkingen.

Ondersteuning voor meerdere assen: het SDS2-3MS DRO-systeem is ontworpen om meerdere assen te hanteren en biedt precieze feedback en controle over verschillende machinebewegingen.Deze functie stelt machinisten in staat om een nauwkeurige positionering te bereiken en bewegingen op verschillende assen tegelijkertijd te beheren.

Compatibiliteit met draaibank- en freesmachines: geschikt voor zowel draaibank- als freesmachines, biedt dit DRO-systeem veelzijdigheid voor machinisten die met verschillende apparatuur werken.Het is naadloos te integreren in de machine besturingssystemen, waardoor de efficiëntie in verschillende bewerkingstoepassingen wordt verbeterd.

Hoge nauwkeurigheid: het systeem biedt zeer nauwkeurige meetgegevens, waardoor de bewegingen van de machine nauwkeurig kunnen worden bestuurd.Dit is van cruciaal belang voor het bereiken van strakke toleranties en optimale bewerkingsresultaten in een breed scala van productieactiviteiten.

Inkrementele en absolute modus: De SDS2-3MS ondersteunt zowel inkrementele als absolute meetmodus, waardoor flexibiliteit wordt geboden voor verschillende bewerkingsbehoeften.snel aan te passen aan verschillende bewerkingsscenario's.

Rios.

Functionaliteit:

Het SDS2-3MS SINO draaibank- en freesmachine DRO Digitaal Afleesysteem zorgt voor nauwkeurige monitoring en controle van de bewegingen van de machine tijdens draaibank- en freeswerkzaamheden.Met real-time meetfeedbackHet systeem verbetert de bedrijfsdoeltreffendheid en zorgt voor een consistente, optimale en optimale bewerking van het werkstuk.hoge prestaties voor verschillende bewerkingswerkzaamheden.

Gebruik:

Het DRO-systeem wordt veel gebruikt bij bewerkingen waarbij nauwkeurige metingen en controle vereist zijn, zoals draaien, frezen, boren en boren.Het is van toepassing op een breed scala van industrieën, met inbegrip van metaalbewerking, houtbewerking, automobiel, ruimtevaart en meer.

Toepasselijke scenario's:

Draaibankbewerkingen: Bij draaibankbewerkingen zoals geconfronteerd, gedraaid, afgeknobeld, gespeld en gegroeven, stelt het DRO-systeem operators in staat om gereedschapsbewegingen met uitzonderlijke nauwkeurigheid te controleren en te beheersen.Dit zorgt ervoor dat de bewerkingsdimensies precies worden voldaan, die cruciaal is voor de productie van cilindrische of kegelvormige onderdelen die in verschillende industrieën worden gebruikt.

Fresen: tijdens freeswerkzaamheden, waaronder contouren maken, sloten, boren en profileren, is het DRO-systeem essentieel om de bewegingen van de snijmachine te controleren.Het stelt de bedieners in staat om precieze coördinaten te stellen en de positie van het gereedschap tijdens het freesproces te volgenDeze nauwkeurigheid is van vitaal belang voor de productie van complexe vormen en profielen in metalen, kunststoffen en andere materialen die in de productie worden gebruikt.

Het SDS3MS DRO-systeem is een veelzijdige digitale afleesmachine met een 3-assig numeriek display.het maakt het mogelijk om de parameters aan te passen aan verschillende bewerkingenDit multifunctionele systeem stelt de gebruikers in staat om naadloos van functie te schakelen, waardoor het ideaal is voor een breed scala aan toepassingen zonder de noodzaak van ingewikkelde reconfiguratie.

Digitale afleesparameters SINO SDS3MS

1Spanningsbereik: het DRO-systeem werkt binnen een spanningsbereik van AC 85V tot 250V en ondersteunt frequenties van 50Hz tot 60Hz.Dit brede spanningsbereik zorgt ervoor dat het compatibel is met verschillende energiesystemen over de hele wereld.

2Vermogenverbruik: het systeem heeft een vermogenverbruik van 15 watt of 25 volt-ampere (VA), wat de elektrische belasting geeft die het op de energiebron legt tijdens het gebruik.

3Coördinatennummer: De DRO ondersteunt coördinatenweergave voor één, twee of drie assen, waardoor flexibiliteit wordt geboden voor verschillende machine-gereedschapskonfiguratie die verschillende asconfiguratie vereist.

4.Display: het systeem beschikt over een zevensegment display voor numerieke gegevens. Voor twee- of drieassige systemen kan het informatie uitvoeren via acht-tekens alfanumerieke displays,met een diameter van niet meer dan 50 mm,.

5Gewicht: Het DRO-systeem weegt ongeveer 2 kg, wat belangrijk is voor installatie en transport.

6.Invoersignaal: Het accepteert TTL (Transistor-Transistor Logic) en EIA-422 open collectieve uitgangssignalen.het maken van de DRO compatibel met programmeerbare regelaars en andere apparaten.

7.Invoersignaalfrequentie: het systeem kan frequenties van invoersignaal van meer dan 100 kHz verwerken, waardoor het snelle veranderingen in positie of andere signalen van hogesnelheidswerktuigen kan verwerken.

8.Resolutie: Het DRO-systeem biedt selecteerbare resolutiemogelijkheden voor het aansluiten van sensoren of encoders, variërend van 10 micrometer (μm) tot 0,5 micrometer (μm).Deze fijne resolutie mogelijk maakt voor nauwkeurige meting en controle, waardoor strikte toleranties en een hoge kwaliteit van de bewerking in de productieprocessen worden gewaarborgd.

Basisfuncties

Omzetting tussen mm en inch: het systeem ondersteunt een gemakkelijke omzetting tussen millimeter (mm) en inch, waardoor gebruikers kunnen schakelen tussen metrische en keizerlijke eenheden voor meting,het geschikt maken voor een wereldwijd gebruikersbestand.

Absolute en relatieve coördinatentransformaties: het DRO-systeem kan zowel absolute als relatieve coördinatentransformaties verwerken.Dit betekent dat operators kunnen kiezen om te werken met vaste referentiepunten (absolute coördinaten) of relatieve bewegingen vanaf een huidige positie (relatieve coördinaten) afhankelijk van de specifieke taak.

Middenpuntsplitsingsfunctie: deze functie maakt het mogelijk om een object of werktuigpad in twee gelijke delen te splitsen,het geven van nauwkeurige resultaten voor bewerkingen die symmetrische bewerking of zelfs afstanden vereisen.

Basis "R"-functie voor de berekening van de straal: de basis "R"-functie berekent de straal van een cirkelvormig element of boog,het helpen van gebruikers om de kromming in hun bewerkingswerkzaamheden gemakkelijk te meten en te beheersen.

De gladde "R"-functie voor precieze bochten zorgt voor gladde en continue overgangen van de straal.ideaal voor nauwkeurige curvevorming en het produceren van kwalitatief hoogwaardige resultaten in toepassingen zoals malen maken en complexe contouren.

Cirkelomtrekverdeling: deze functie verdeelt de omtrek van een cirkel in gelijke delen, waardoor taken zoals het boren of frezen van gaten rond een cirkelvormig patroon worden vergemakkelijkt,een nauwkeurige afstand tussen elk gat.

opslag van 200 nulpunten voor werkstukken: het systeem kan tot 200 nulpunten voor werkstukken opslaan,het makkelijker maken voor de gebruiker om te schakelen tussen verschillende installaties of werkstukken zonder dat voor elk nieuw onderdeel de oorsprong opnieuw moet worden ingesteld.

Hole Spacing along Oblique Lines: Deze functie stelt de operator in staat om gatenpatronen langs schuine of hoekige lijnen te definiëren,het verbeteren van de flexibiliteit bij bewerkingen zoals boren of frezen in niet-perpendiculaire hoeken.

Wiskundige berekeningen met inbegrip van de compensatie van de werktuigdiameter: het systeem voert wiskundige berekeningen uit om rekening te houden met de compensatie van de werktuigdiameter,het corrigeren van bewerkingspaden op basis van de werktuiggrootte;, die essentieel is voor het bereiken van precieze afmetingen in onderdelen.

Beveling Operations: Het DRO-systeem kan worden gebruikt voor bevelingstaken, waardoor operators hoekige randen of oppervlakken nauwkeurig kunnen bewerken, wat vaak vereist is bij processen zoals pijplifting,afwerking van de randen, of het creëren van chamfers.

Automatische terugzet naar nulpositie: deze functie stelt het systeem in staat om automatisch terug te keren naar een gedefinieerde nulpositie,het vergemakkelijken van het proces van het starten van een nieuwe operatie of het opnieuw instellen van de machine na elke taak.

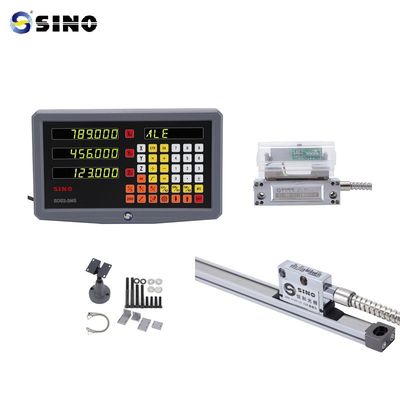

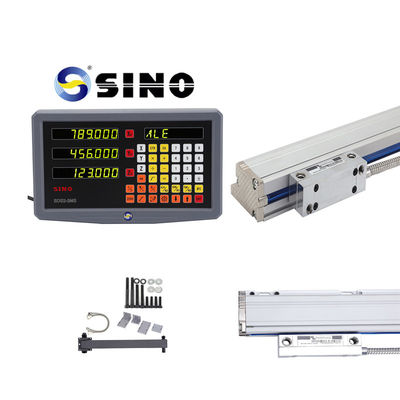

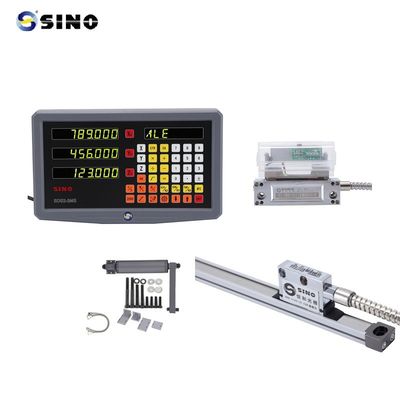

Foto's van het product:

Het rekje op de foto is optie, geen standaardproduct.
