Metaalbewerking SDS2MS DRO Gemeenschappelijke Twee-Assige Digitale Uitleesweergave Voor Precisie

Een veelvoorkomende digitale uitlezing met twee assen voor precisie metaalbewerking is SDS2MS DRO​

Digitale DRO SDS 2MS met twee assen en KA rasterliniaal, met de volgende kenmerken:

1. DRO met twee assen: Deze set stelt u in staat om de beweging van een machinegereedschap langs twee assen tegelijkertijd te bewaken en te besturen, zoals de X- en Y-assen in een freesmachine. Dit maakt een duidelijke evaluatie van de operationele status van de apparatuur mogelijk.
2. Magnetisch schaalencodersysteem: Het KA lineaire schaalencodersysteem maakt gebruik van magnetische technologie om nauwkeurige en betrouwbare metingen te produceren. De DRO-display-eenheid en de magnetische balans die op de machineas is geïnstalleerd, geven onmiddellijk de positie van de apparatuur weer, die worden gebruikt om de werkstatus te volgen en real-time positiefeedback te geven.
3. Breed spanningsbereik: De SDS 2MS DRO-kit presteert optimaal binnen een breed spanningsbereik, specifiek 100V tot 240V AC. De spanningsreguleringscapaciteit zorgt voor compatibiliteit met verschillende voedingsstandaarden, waardoor de apparatuur correct kan functioneren wanneer de spanning correct is ingesteld.
4. Gebruiksvriendelijke interface: De interface van de DRO-display-eenheid, meestal bestaande uit knoppen en een digitaal beeldscherm, is eenvoudig te bedienen. U kunt met de functietoets schakelen tussen verschillende meetgegevens, wat tijd bespaart.

Mogelijkheden:

1. Radius/diameter conversie.
2. Millimeter/inch conversie.
3. Absolute/relatieve conversie.
4. Middenpunt splitsingsfunctie.
5. Eenvoudige "R"-functie.
6. Soepele "R"-functie.
7. Circumferentiële PCD-gat positionering.
8. 200 groepen nulpositiegeheugen.

Gedetailleerde parameters van DRO SDS2MS digitale uitleessysteem:

1. Het spanningsbereik is AC 85V ~ 250V / 50Hz ~ 60Hz.
2. Stroomverbruik: 15 watt (25 VA).
3. Lijn het nummer uit met A en twee posities.
4. Geef gegevensinformatie weer met behulp van een 7-segment display met tekens (voor twee of drie assen), wat aantoont hoe uit te voeren met acht meter woorden en symbolen.
5. Nettogewicht: 2,9 lbs. / 1,3 kg.
6. Het ingangssignaal heeft een gebruiksvriendelijke interface met een programmeerbare controller, samen met TTL- en EIA-422 open collector uitgangssignalen.
7. Sta een ingangssignaal frequentie toe van meer dan 100 kHz.
8. De aansluitbare resoluties omvatten 10 micron, 5 micron, 2 micron, 1 micron, enzovoort.

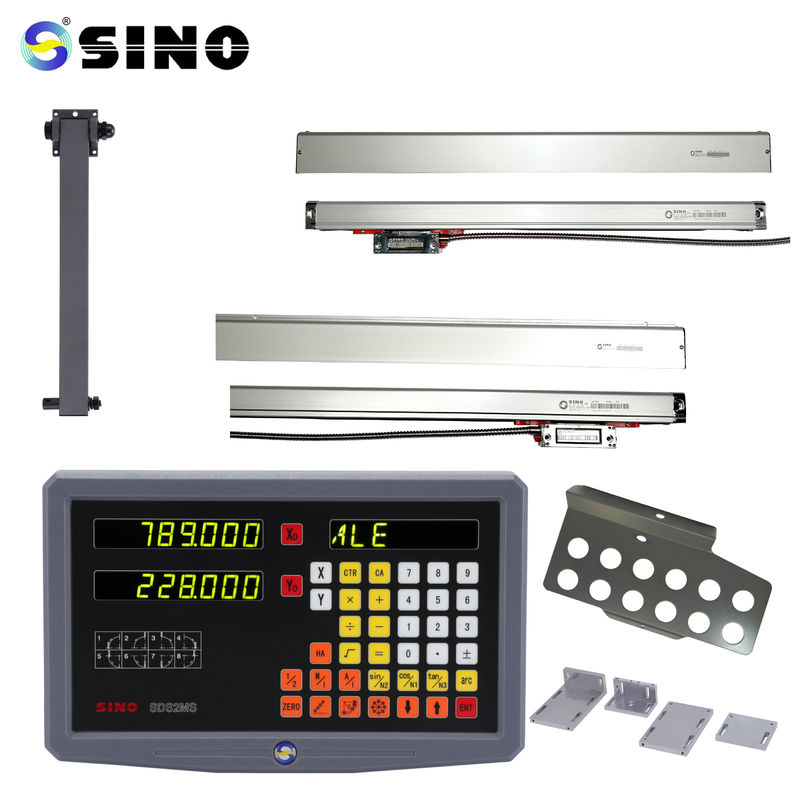

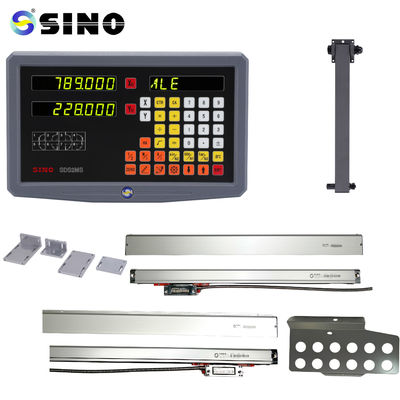

Productafbeelding / foto's:

​

Het rek op de foto is optioneel, geen standaard product.
