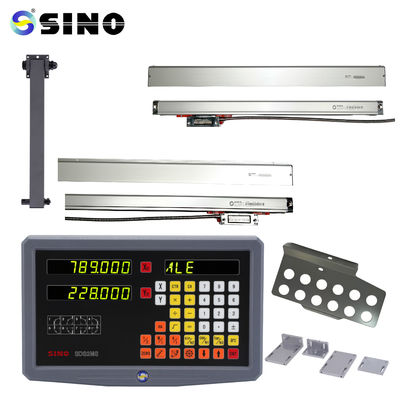

Lineaire glazen schaal door SINO-digitaal beeldscherm met hoge precisie

Hoogprecisie 2-assige SDS2MS digitale afleesdisplay met lineaire glasschaal door SINO

overzicht van SDS 2MS Dual Axis Digital DRO en KA Grating Ruler

1Deze set maakt het mogelijk om de beweging van een machine over twee assen, bijvoorbeeld de X- en Y-assen van een freesmachine, tegelijkertijd te bedienen en real-time te controleren.Hiermee kunt u de voortgang van het werk van de machine volgen en controleren of de werktuigmachine de door de gebruiker opgegeven positie heeft bereikt.

2Het KA lineaire liniaal encoder systeem maakt gebruik van magnetische technologie.het levert dynamische metingen met een relatief hoge precisieDeze metingen weerspiegelen onmiddellijk de huidige locatie van de apparatuur.De gebruikers kunnen snel reageren en beoordelen of de beweging van de werktuigmachine de gewenste resultaten bereikt.

3De SDS 2MS DRO-kit is compatibel met een breed AC-spektrum, variërend van 100 tot 240 volt.Elk apparaat heeft een optimale bedrijfsspanning en alleen wanneer deze vereiste spanning wordt bereikt kan de set goed functioneren., waardoor gebruikers nauwkeurige metingen kunnen maken op vooraf ingestelde punten.

4De DRO-display heeft een intuïtieve interface, bestaande uit functieknoppen en een digitaal scherm.Gebruikers kunnen verschillende functieknoppen selecteren om tussen verschillende soorten meetgegevens te schakelen, waardoor het gemakkelijk aan te passen is aan complexe werkomgevingen.

Vermogen:

1Radius/diameter omrekening.

2. MM/inch omrekening.

3Absolute/relatieve omzetting.

4Midden-splitsing functie.

5Eenvoudige R-functie.

6Een gladde R-functie.

7PCD gat positioneren op omtrek.

8. 200 groepen nulpositie geheugen.

Gedetailleerde parameters van het digitale afleessysteem DRO SDS2MS:

1Voltage/frequentiekompatibiliteit: werkt met wisselstroom 85V/250V en 50Hz/60Hz
2Energieverbruik: 15 watt (met een elektriciteitsverbruik van 25 volt-ampere)
3. Nummertoewijzing: kan nummers toewijzen aan een locatie of twee locaties
4. Gebruik acht meter tekst en symbolen om aan te tonen hoe een getekende zevensegment display (voor twee of drie assen) gegevens uitbrengt
5Nettogewicht: 2,9 pond (of 1,3 kilogram)
6Signalondersteuning: EIA-422 open-collector-uitgangssignalen, TTL-invoersignalen en een gebruiksvriendelijke interface voor aansluiting op programmeerbare controllers
7Ondersteunt signalen met een frequentie hoger dan 100 kHz
8.Resolutiemogelijkheden: kan aansluiten op resoluties van 10 μm, 5 μm, 2 μm, 1 μm en 0,5 μm

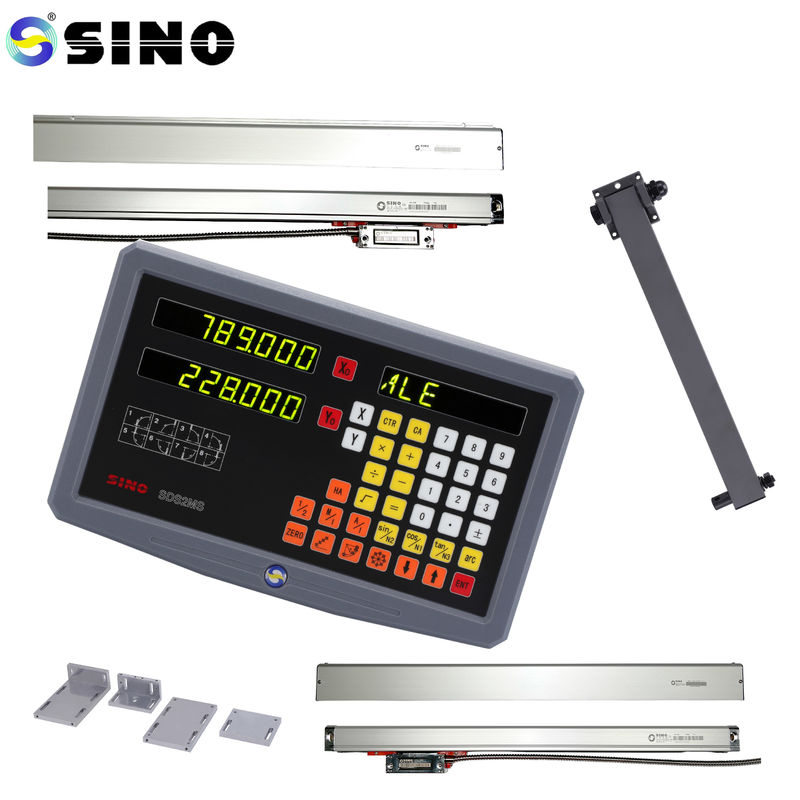

Foto's van het product:

- Ik weet het niet.

Het rekje op de foto is optie, geen standaardproduct.
