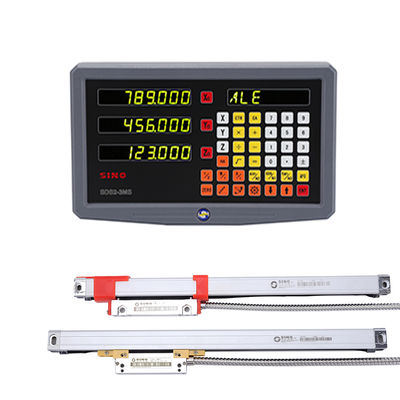

TTL Signal Digital Reading SINO SDS2-3MS 3-Axis Dro met glazen lineaire encoder Scale Set voor freesmachine

TTL Signaal Digitale Uitlezing SINO SDS2-3MS 3-Assige DRO met Glazen Lineaire Encoder Schaalset voor Freesmachine​

De SINO SDS2-3MS Draaibank Freesmachine DRO Digitale Uitlezing met Drie-Coördinaat Numerieke Weergave is een digitaal uitleessysteem ontworpen voor draaibanken en freesmachines. Het biedt nauwkeurige, real-time meetfeedback, waardoor operators het bewerkingsproces nauwkeurig kunnen bewaken en besturen.

Kenmerken:

SDS3MS Display:

Het SDS3MS digitale uitleessysteem beschikt over een heldere, gebruiksvriendelijke interface die is ontworpen voor naadloze bewaking van machine-metingen. Met functieknoppen en een toetsenbord zorgt het voor moeiteloze bediening.

Mogelijkheid voor Meerdere Assen:

Het SDS2-3MS DRO-systeem ondersteunt meerdere assen, waardoor real-time meetfeedback en controle voor verschillende machinebewegingen mogelijk is. Deze functie maakt nauwkeurige positionering en nauwkeurige bewerking over meerdere assen tegelijkertijd mogelijk.

Compatibiliteit met Draaibanken en Freesmachines:

Ideaal voor zowel draaibanken als freesmachines, dit DRO-systeem is zeer veelzijdig en integreert soepel met verschillende soorten apparatuur. Het kan eenvoudig worden opgenomen in machinebesturingssystemen voor een gestroomlijnde werking.

Hoge Precisie:

Met zeer nauwkeurige meetwaarden zorgt het digitale uitleessysteem voor precieze controle over machinebewegingen, waardoor machinisten in staat worden gesteld om nauwe toleranties in hun bewerkingen te halen. Dit niveau van nauwkeurigheid is cruciaal voor het bereiken van optimale bewerkingsresultaten.

Incrementele en Absolute Meetmodi:

Het SDS2-3MS DRO-systeem biedt zowel incrementele als absolute meetmodi, wat flexibiliteit biedt voor verschillende bewerkingsbehoeften. Operators kunnen eenvoudig schakelen tussen modi als dat nodig is, waardoor het systeem kan worden afgestemd op specifieke operationele eisen.

Functionaliteit:

Het SDS2-3MS SINO Draaibank Freesmachine DRO Digitale Uitleessysteem biedt nauwkeurige bewaking en controle van machinebewegingen tijdens draai- en freesbewerkingen. Het biedt real-time meetfeedback, waardoor operators aanpassingen en correcties kunnen aanbrengen om nauwkeurige bewerkingsresultaten te bereiken.

Dit DRO-systeem wordt veel gebruikt in bewerkingen die precieze metingen en controle vereisen, waaronder draaien, frezen, boren en kotteren. Het is geschikt voor industrieën zoals metaalbewerking, automotive, houtbewerking en lucht- en ruimtevaart.

Draaibankbewerkingen: Perfect voor taken zoals afdraaien, draaien, tapse draaien, schroefdraadsnijden en groeven. Het zorgt voor nauwkeurige meting en controle van gereedschapsbewegingen, wat resulteert in precieze bewerkingsresultaten.
Freesbewerkingen: Ideaal voor freesbewerkingen zoals contouren, sleuven, boren en profileren, en biedt nauwkeurige meting en controle van freesbewegingen voor consistente en precieze freesresultaten.

SINO SDS3MS digitale uitleesparameters

1. Spanningsbereik: AC 85V tot 250V, 50Hz tot 60Hz
2. Stroomverbruik: 15W / 25VA
3. Coördinaatopties: Enkele as (A), twee assen (XY), drie assen (XYZ)
4. Display: 7-segment LED-display voor numerieke gegevens met teken; 8 meter display symbolen
5. Gewicht: 2 kg
6. Ingangssignalen: TTL, EIA-422, open collector uitgangssignaal; compatibel met programmeerbare controllers
7. Ingangssignaal Frequentie: > 100 kHz
8. Resolutie Opties: 10 micron, 5 micron, 2 micron, 1 micron, 0,5 micron

Basisfuncties

Eenheidsconversie: Het systeem maakt eenvoudige conversie tussen millimeters en inches mogelijk voor verschillende metingen.

Absolute/Relatieve Transformatie: Ondersteunt naadloze transformatie tussen absolute en relatieve coördinatensystemen.

Mid-Split Functie: Een soepele "R"-functie om de omtrek van een cirkel te verdelen.

Opslag van Nulpunt Werkstuk: Het kan tot 200 nulpunt werkstukken opslaan voor meer gemak bij terugkerende taken.

Gatverdeling langs een Schuine Lijn: Maakt precieze verdeling van gaten langs een schuine baan mogelijk.

Wiskundige Berekeningstool: Biedt diametercompensatie en andere wiskundige functies om de bewerkingsnauwkeurigheid te verbeteren.

Nulpositie Autorest voor Afschuining: Zorgt voor automatische herstelling van nulpunten tijdens afschuiningsbewerkingen.

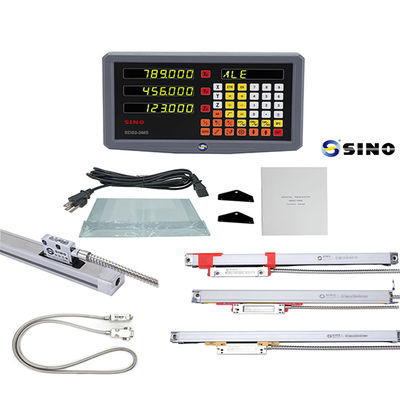

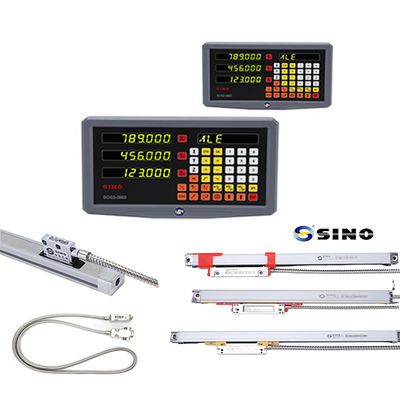

Productafbeeldingen / foto's:

De rek op de foto is optioneel, geen standaard product.
