SINO SDS2-3MS DRO Digitale aflezing met 3-coördinaten numerieke weergave voor draaibank- en freesmachines

De SDS2-3MS SINO draaibankfreesmachine DRO Digitale aflees met SDS3MS Display is een digitaal afleesysteem ontworpen voor draaibank en freesmachines.real-time meetfeedback, waardoor de werknemer het bewerkingsproces met hoge precisie kan volgen en besturen.

Kenmerken:

SDS3MS-scherm: het digitale afleessysteem bevat het SDS3MS-scherm, dat een duidelijke, gemakkelijk leesbare interface biedt voor het controleren van de meetingen van de machine.De display-eenheid is voorzien van gebruiksvriendelijke functies, zoals functieknoppen en een toetsenbord, zodat het gemakkelijk te bedienen is.

Meerdere assen: het SDS2-3MS DRO-systeem ondersteunt meerdere assen en biedt meetfeedback en -besturing voor verschillende machinebewegingen.Deze veelzijdigheid maakt het mogelijk om op verschillende assen tegelijkertijd nauwkeurig te positioneren en te bewerken.

Compatibiliteit met draaibank en freesmachines: het DRO-systeem is compatibel met zowel draaibank als freesmachines, waardoor het een veelzijdig hulpmiddel is voor machinisten die met verschillende soorten apparatuur werken.Het kan gemakkelijk worden geïntegreerd in het besturingssysteem van de machine voor een soepele en naadloze werking.

Hoge nauwkeurigheid: het digitale afleessysteem biedt meetgegevens met een hoge precisie, waardoor een nauwkeurige controle van de bewegingen van de machine en nauwe toleranties bij de bewerking worden bereikt.Deze nauwkeurigheid is essentieel voor optimale bewerkingsresultaten.

Inkrementele en absolute modus: Het SDS2-3MS-DRO-systeem ondersteunt zowel inkrementele als absolute meetmodus, waardoor het flexibiliteit en gemak biedt voor verschillende bewerkingsscenario's.De exploitanten kunnen moeiteloos wisselen tussen de twee modi om aan hun specifieke behoeften te voldoen.

Functionaliteit:

Het SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout-systeem stelt operators in staat de bewegingen van de machine tijdens draaibank- en freeswerkzaamheden nauwkeurig te controleren en te besturen.Door real-time meetfeedback te verstrekken, stelt het de gebruikers in staat de nodige aanpassingen en correcties te maken, zodat de gewenste bewerkingsresultaten met hoge precisie worden bereikt.

Gebruik:

Het DRO-systeem is essentieel bij bewerkingen die nauwkeurige meting en controle vereisen, zoals draaien, frezen, boren en boren.

Toepasselijke scenario's:

Het DRO-systeem is ideaal voor verschillende draaibankwerkzaamheden, zoals geconfronteerd, draaien, coniceren, draaddraaien en groeven.het zorgt voor een nauwkeurige controle van de werktuigbewegingenDeze precisie is cruciaal voor de productie van hoogwaardige onderdelen met strakke toleranties in draaibankwerkzaamheden.

Fressbewerkingen: het DRO-systeem is zeer effectief voor fressbewerkingen, zoals contouren maken, sloten, boren en profileren.de exploitanten in staat stellen om nauwkeurigeDeze nauwkeurigheid is essentieel voor de productie van hoogwaardige onderdelen en het handhaven van strakke toleranties bij verschillende freeswerkzaamheden.

De DRO SDS3MS is een veelzijdige meetinstrument met een 3-coördinaten numerieke display, waardoor het geschikt is voor een breed scala aan bewerkingen.De flexibiliteit ervan maakt het voor de gebruiker mogelijk om eenvoudig over te schakelen naar de juiste functie voor verschillende werktuigmachines door eenvoudig de parameters te wijzigenDeze aanpassingsvermogen maakt de SDS3MS een krachtig hulpmiddel voor verschillende bewerkingen, waardoor nauwkeurige metingen en besturing op verschillende machines mogelijk zijn zonder dat complexe reconfiguratie nodig is.Het is een efficiënte oplossing voor het verbeteren van de productiviteit en het handhaven van een hoge nauwkeurigheid in meerdere bewerkingswerkzaamheden.

Digitale afleesparameters SINO SDS3MS

1. Spanningsbereik: AC 85V tot 250V, 50Hz tot 60Hz
2. Energieverbruik: 15 W, 25 VA
3. Coördinatenondersteuning: 1-as, 2-as, 3-as
4. Display: 7-segment display voor uitvoergegevens (ondersteunt 2 of 3 assen), met maximaal 8 tekens met relevante symbolen
5. Gewicht: 2 kg
6. Invoersignaal: TTL- en EIA-422-uitvoersignalen met open collectie, met een gemakkelijke interface voor aansluiting op programmeerbare regelaars
7. Invoersignaalfrequentie: ondersteunt frequenties groter dan 100 kHz
8. Resolutieopties: 10 micron, 5 micron, 2 micron, 1 micron of 0,5 micron

Basisfuncties

mm/inch Conversion: maakt het mogelijk om te schakelen tussen metrische en keizerlijke eenheden.
Absolute/relatieve transformatie: ondersteunt zowel absolute als relatieve coördinaten.
Mid-splitfunctie: verdeelt het systeem in helften voor nauwkeurige uitlijning of metingen.
Eenvoudige "R"-functie: voert basisradius (R) -operaties uit voor snelle aanpassingen.
Vlakke R-functie: zorgt voor gladde overgangen of bochten bij het toepassen van de R-functie.
Verdeel de omtrek van een cirkel: maakt het mogelijk de omtrek van een cirkel in gelijke segmenten te splitsen.
Bewaar 200 nulpunten voor werkstukken: slaat tot 200 nulpunten voor werkstukken op voor eenvoudig ophalen.
Splitsgaten op een scheve lijn: helpt bij het splitsen van gaten langs een hoek of schuine lijn.
Wiskundige berekeningen: biedt hulpmiddelen voor het uitvoeren van complexe wiskundige berekeningen.
Werktuigdiametercompensatie: past de diameter van het snijgereedschap aan om de nauwkeurigheid te verbeteren.
Bevelproces: Ondersteunt beveloperaties voor hoekvormige snijdingen of randen.
Zero Location Auto-rest: Herstelt automatisch de nulpositie van de machine voor gemak en nauwkeurigheid.

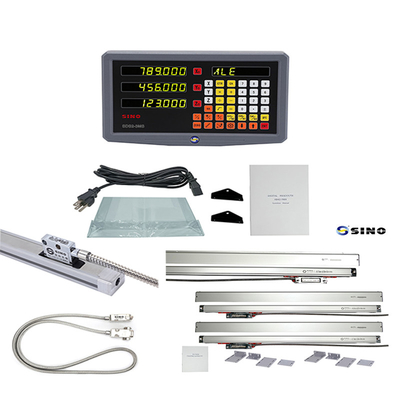

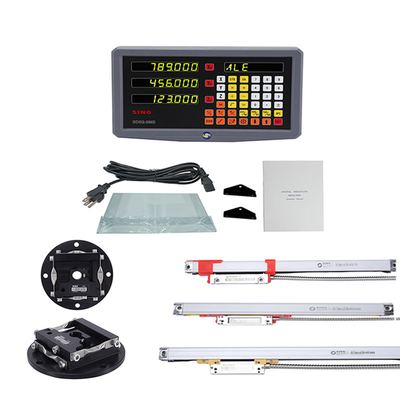

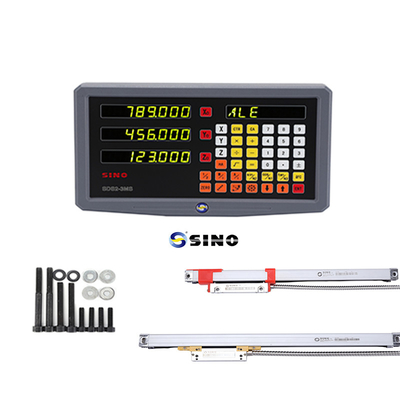

Foto's van het product:

Het rekje op de foto is optie, geen standaardproduct.
