SINO SDS2-3MS DRO Digitaal afleesysteem voor draaibank- en freesmachines met 3-coördinaten-numerieke weergave

SINO SDS2-3MS DRO Digitaal afleesysteem voor draaibank- en freesmachines met SDS3MS-display
SINO SDS2-3MS DRO Digitaal afleesysteem voor draaibank- en freesmachines met 3-coördinaten-numerieke weergave

De SDS2-3MS SINO draaibank en freesmachine DRO Digitale aflees met SDS3MS Display is een geavanceerd digitaal afleesysteem ontworpen voor draaibank en freesmachines.real-time meetfeedbackDit systeem verbetert de operationele efficiëntie en zorgt voor consistente, kwalitatief hoogwaardige resultaten.

Kenmerken:

Het SDS3MS-display: Dit digitale afleessysteem is uitgerust met het SDS3MS-display, dat een duidelijke en gebruiksvriendelijke interface biedt voor het controleren van de metingen van de machine.De display is ontworpen met intuïtieve functies, inclusief gebruiksvriendelijke functionele knoppen en een toetsenbord, die een soepele en handige bediening voor de gebruiker garanderen.verbetering van de werkstroom en precisie tijdens bewerkingswerkzaamheden.
Meerdere assen: het SDS2-3MS DRO-systeem ondersteunt meerdere assen en biedt meetfeedback en -besturing voor verschillende machinebewegingen.Deze eigenschap maakt het mogelijk om op verschillende assen tegelijkertijd nauwkeurig te positioneren en te bewerkenOf u nu met een draaibank of freesmachine werkt, u kunt uw werkzaamheden op een andere manier uitvoeren.de meerassige ondersteuning zorgt ervoor dat complexe bewerkingswerkzaamheden met precisie en gemak kunnen worden uitgevoerd.
Compatibiliteit met draaibank en freesmachines: het SDS2-3MS DRO-systeem is ontworpen om compatibel te zijn met zowel draaibank als freesmachines, waardoor de machinebeheerders uitzonderlijke veelzijdigheid hebben.Deze flexibiliteit maakt het mogelijk om naadloos te worden geïntegreerd in de besturingssystemen van verschillende machinesOf u nu werkt met draai- of freesprocessen, het systeem zorgt voor nauwkeurige metingen en verbetert de algehele machineprestaties.
Hoge nauwkeurigheid: het SDS2-3MS DRO-systeem levert zeer nauwkeurige meetgegevens en zorgt voor een nauwkeurige controle over de bewegingen van de machine.Deze nauwkeurigheid is essentieel voor het bereiken van strakke toleranties en optimale resultaten bij bewerkingenOf het nu gaat om fijne aanpassingen of complexe processen, de precieze feedback van het systeem zorgt ervoor dat het eindproduct met consistentie en betrouwbaarheid aan de vereiste specificaties voldoet.
Inkrementele en absolute modus: het SDS2-3MS DRO-systeem biedt zowel inkrementele als absolute meetmodussen, waardoor flexibiliteit wordt geboden voor verschillende bewerkingstaken.de metingen worden verricht ten opzichte van de vorige positie;In absolute stand registreert het systeem de exacte positie van elke as vanaf een vast referentiepunt.Het maakt het perfect voor nauwkeurigeDe gebruikers kunnen gemakkelijk wisselen tussen de twee modi en zich aanpassen aan de verschillende bewerkingsbehoeften voor meer gemak en nauwkeurigheid.
Functionaliteit:

Het SDS2-3MS SINO-digitaal afleesysteem voor draaibankfreesmachines DRO stelt operators in staat de bewegingen van de machine met hoge precisie te controleren en te besturen tijdens draaibank- en freeswerkzaamheden.Door real-time meetfeedback te verstrekkenDit systeem verbetert de operationele efficiëntie, helpt bij het bereiken van strakke toleranties,Het programma ondersteunt de productie van kwalitatief hoogwaardige resultaten door, actuele gegevens gedurende het gehele bewerkingsproces.

Gebruik:
Het DRO-systeem wordt veel gebruikt bij bewerkingen waarbij nauwkeurige meting en controle essentieel zijn, waaronder draaien, frezen, boren en boren.De veelzijdigheid maakt het toepasbaar in verschillende industrieën, zoals metaalbewerkingIn deze industrieën zorgt het SDS2-3MS DRO-systeem voor nauwkeurigheid bij complexe bewerkingswerkzaamheden, verbetert de productie-efficiëntie,en handhaaft hoge kwaliteitsnormen door real-timeDeze aanpassingsvermogen is essentieel om te kunnen voldoen aan de veeleisende eisen van verschillende sectoren.
Toepasselijke scenario's:
Draaibankbewerkingen: Het SDS2-3MS DRO-systeem is uitstekend geschikt voor een verscheidenheid aan draaibankbewerkingen, waaronder geconfronteerd, gedraaid, vernauwd, gespeld en gegroefd.Door nauwkeurige metingen en real-time feedback op gereedschapsbewegingen te biedenHet systeem zorgt ervoor dat elk bewerkingsproces met hoge nauwkeurigheid wordt uitgevoerd, of u nu aan het maken bent van een glad oppervlak, het snijden van draden of het vormen van complexe geometrieën.het DRO-systeem helpt bij het handhaven van strakke toleranties en consistente resultaten, waardoor zowel de kwaliteit als de efficiëntie van de draaibankwerkzaamheden worden verbeterd.
Fressbewerkingen: het systeem is ook geschikt voor freesbewerkingen, waaronder contouren, sloten, boren en profileren.de exploitanten in staat stellen nauwkeurige en herhaalbare freeswerkzaamheden te verrichten.

DRO SDS3MS is een multifunctionele meter met een 3-coördinaten numerieke weergave.
Deze maat biedt de flexibiliteit om te schakelen naar de juiste functie voor verschillende werktuigmachines door simpelweg de parameters aan te passen.Deze aanpassingsvermogen stelt de gebruikers in staat het systeem eenvoudig aan te passen aan verschillende bewerkingstaken, waardoor optimale prestaties worden gewaarborgd voor een breed scala van toepassingen.Verminder de instellingstijdDeze eigenschap maakt het systeem veelzijdig en gebruiksvriendelijk voor een breed scala aan bewerkingsbehoeften.

Digitale afleesparameters SINO SDS3MS


1. Spanningsbereik: AC 85V ~ 250V, 50Hz ~ 60Hz ️ Met dit brede spanningsbereik kan het systeem compatibel zijn met verschillende stroombronnen, waardoor het zich kan aanpassen aan verschillende regio's of bedrijfsomstandigheden.
2. Energieverbruik: 15 W, met een maximaal vermogen van 25VA
3. Coördinatennummer: het systeem ondersteunt 1-as-, 2-as- of 3-asconfiguratie, waardoor flexibiliteit wordt geboden voor verschillende bewerkingsopstellingen.
4. Display: het systeem is voorzien van een 7-segment display dat de uitgangsgegevens van twee of drie assen weergeeft.het makkelijker maken om de positie van de machine te volgen.
5. Gewicht: Het apparaat weegt 2 kg, waardoor het compact en hanteerbaar is voor installatie en installatie.
6. Invoersignaal: het systeem accepteert TTL (Transistor-Transistor Logic) en EIA-422 open collectie-uitvoersignalen.die geschikt zijn voor interfaces met programmeerbare besturingssystemen en andere industriële automatiseringssystemen.
7. Invoersignaalfrequentie: Het ondersteunt een invoersignaalfrequentie van > 100 kHz, wat zorgt voor een hoge snelheid van gegevensverwerking en nauwkeurige realtime feedback.
8. Resolutie: Het systeem biedt aanpasbare resolutie-instellingen, waaronder 10 micron, 5 micron, 2 micron, 1 micron en 0,5 micron, waardoor nauwkeurigheid wordt gewaarborgd bij verschillende bewerkingswerkzaamheden.


Basisfuncties

mm/inch Conversie. Absolute/relatieve conversie.
Mid-split Functie. Eenvoudige RR-functie.
Glanzige R-functie.
Bespaar 200 werkstukken nulpunten.
Wiskundige berekeningen.
Bevel Process. Automatische nullocatie reset.

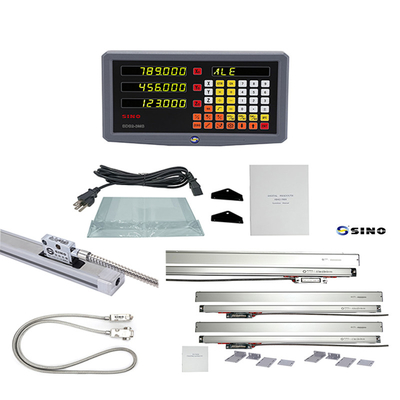

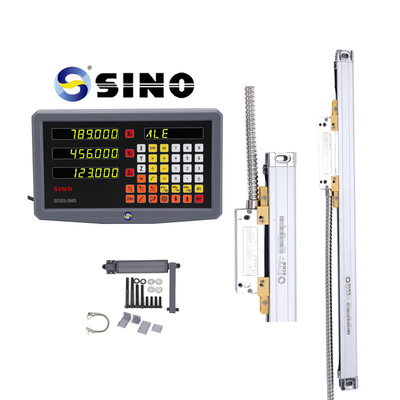

Foto's van het product:




Het rekje op de foto is optie, geen standaardproduct.
