SINO Digitaal Leesysteem SDS2-3MS DRO Met Drie Coördinaten Numerieke Displays Voor Draaienfreesmachine

SINO Digitaal Afleesysteem SDS2-3MS DRO met drie coördinate numerieke displays voor draaibankfreesmachine

SINO SDS2-3MS Digitale aflezing voor draaibank- en freesmachines met drieassige coördinatendisplay

Het SDS2-3MS SINO Digitale Leesysteem, met het SDS3MS-display, is speciaal ontworpen voor draaibank- en freesmachines.de gebruikers in staat stellen het bewerkingsproces nauwkeurig te controleren en te besturen.

Kenmerken:

SDS3MS Display: Het SDS3MS-digitaal leessysteem beschikt over een duidelijke, gebruiksvriendelijke interface die is ontworpen voor een gemakkelijke controle van de meetingen van de machine.het garanderen van een handige en efficiënte werking.

Meerdere assen: het SDS2-3MS DRO-systeem ondersteunt meerdere assen, waardoor meetfeedback en -controle over verschillende machinebewegingen mogelijk zijn.Deze mogelijkheid zorgt voor nauwkeurige positionering en nauwkeurige bewerking op meerdere assen tegelijkertijd, waardoor de algehele efficiëntie en precisie worden verbeterd.

Compatibiliteit met draaibank en freesmachines: Het DRO-systeem is zo ontworpen dat het veelzijdig is, waardoor het ideaal is voor zowel draaibank als freesmachines.Het kan naadloos worden geïntegreerd met verschillende soorten apparatuur en kan gemakkelijk worden geïntegreerd in machinesysteem, waardoor een efficiënte en soepele werking wordt gewaarborgd.

Hoge nauwkeurigheid: het digitale afleessysteem zorgt voor nauwkeurige meetgegevens, waardoor de bewegingen van de machine nauwkeurig worden beheerd.Deze nauwkeurigheid maakt het de machinearbeiders mogelijk nauwe toleranties te bereiken, wat van cruciaal belang is voor het bereiken van optimale bewerkingsresultaten en het handhaven van hoge kwaliteitsnormen.

Inkrementele en absolute meetmodi: het SDS2-3MS DRO-systeem biedt zowel inkrementele als absolute meetmodi, waardoor flexibiliteit wordt geboden voor een breed scala aan bewerkingswerkzaamheden.De exploitanten kunnen gemakkelijk van modus naar modus schakelen om aan specifieke eisen te voldoen, waardoor de veelzijdigheid en aanpassingsvermogen in verschillende bewerkingsscenario's worden verbeterd.

Functionaliteit:

Het SDS2-3MS SINO draaibank- en freesmachine DRO Digitaal Afleesysteem zorgt voor nauwkeurige monitoring en controle van machinebewegingen tijdens draaibank- en freeswerkzaamheden.Het biedt real-time meetfeedback, zodat de gebruikers tijdig aanpassingen en correcties kunnen maken om nauwkeurige bewerkingsresultaten te garanderen.

Gebruik:

Het DRO-systeem wordt veel gebruikt bij bewerkingen waarbij nauwkeurige metingen en controles vereist zijn, zoals draaien, frezen, boren en boren.De toepassingen zijn wijdverspreid in verschillende industrieën, zoals metaalbewerking, houtbewerking, automobiel- en ruimtevaart, waar hoge precisie van cruciaal belang is.

Bewerkingen van draaibank: Het systeem is bijzonder geschikt voor draaibankwerkzaamheden zoals geconfronteerd, gedraaid, afgeknobeld, gespeld en gegroeid.het garanderen van nauwkeurige bewerkingsresultaten en optimale resultaten in draaibankwerkzaamheden.

Vervaardiging: Het DRO-systeem is zeer effectief voor freeswerkzaamheden zoals contouren maken, splitsen, boren en profileren.de exploitanten in staat stellen consistentDeze precisie is essentieel voor het handhaven van hoge kwaliteitsnormen en het bereiken van de gewenste bewerkingsresultaten.

SDS3MS DRO: De SDS3MS DRO is een veelzijdige, multifunctionele meter die is uitgerust met een 3-coördinaten numerieke weergave, waardoor het geschikt is voor een breed scala aan werktuigmachines.De flexibiliteit maakt het gemakkelijk te configureren door parameters aan te passen aan specifieke bewerkingsbehoeftenDeze aanpasbaarheid zorgt ervoor dat het systeem effectief kan worden gebruikt op verschillende bewerkingsinstallaties.verbetering van de algemene efficiëntie en nauwkeurigheid.

Digitale afleesparameters SINO SDS3MS

1. Inlaatspanning: AC 85V tot 250V, 50Hz tot 60Hz
2. Vermogenverbruik: 15 W / 25VA
3. Coördinatenconfiguratie: eenas (A), tweeas (XY), drieas (XYZ)
4. Display: 7-segment LED-display voor getekende numerieke gegevens; 8-meter symbolen display
5. Gewicht: 2 kg
6. Invoersignalen: TTL, EIA-422, open collectie-uitgangssignaal; compatibel met programmeerbare regelaars
7. Signaalfrequentie: > 100 kHz
8. Resolutieopties: 10 micron, 5 micron, 2 micron, 1 micron, 0,5 micron

Basisfuncties

Omzetting van millimeter in inch: ondersteunt zowel absolute als relatieve transformaties voor omzetting tussen millimeter en inch.

Mid-Split Function: Een eenvoudige en soepele "R"-functie voor het delen of splitsen van vormen.

Cirkelomtrekverdeling: functie om de omtrek van een cirkel in gelijke delen te verdelen.

Opberging van nulpunten van het werkstuk: kan tot 200 nulpunten van het werkstuk worden opgeslagen voor een efficiënte terugroepactie.

Gatverdeling langs een hellende lijn: vermogen om gaten langs een scheve lijn te verdelen met een precieze plaatsing.

Wiskundige berekeningsinstrumenten: omvat instrumenten voor geavanceerde berekeningen, zoals diametercompensatie.

Bevel Process Zero Reset: Automatische reset van de nulpositie voor bevelverwerking, waardoor nauwkeurige bewerking van hoekvlakken wordt gewaarborgd.

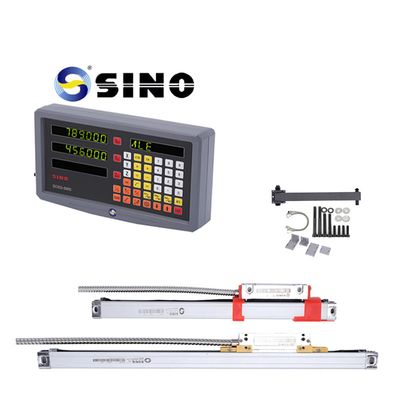

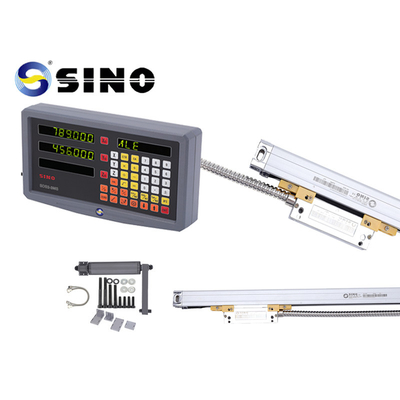

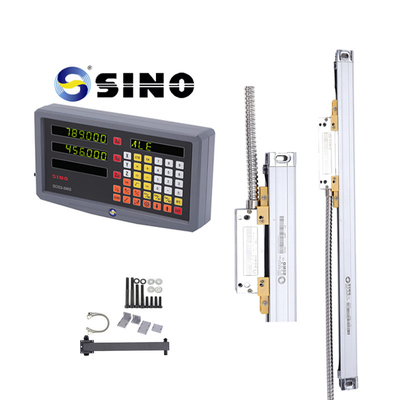

Foto's van het product:

Het rekje op de foto is optie, geen standaardproduct.
