SINO SDS2-3MS Digitaal afleesysteem voor draaibank- en freesmachines met een drieassige numerieke weergave

SINO SDS2-3MS Digitaal afleesysteem voor draaibank- en freesmachines met een drieassige numerieke weergave

Het SINO SDS2-3MS Digitaal Aflees (DRO) -systeem voor draaibank- en freesmachines

Het SINO SDS2-3MS DRO-systeem is speciaal ontworpen voor draaibank- en freesmachines en biedt met het SDS3MS-numerieke display een nauwkeurige meetfeedback.Dit systeem stelt de gebruikers in staat om bewerkingsprocessen met nauwkeurigheid en realtime gegevens te controleren en te besturen.

Kenmerken:

SDS3MS-display: het SDS2-3MS-DRO-systeem bevat het SDS3MS-display, met een duidelijke en gebruiksvriendelijke interface voor het monitoren van machinemetingen.het zorgt voor een gemakkelijke bediening tijdens bewerkingswerkzaamheden.
Ondersteuning voor meerdere assen: het SDS2-3MS DRO-systeem is ontworpen om meerdere assen te hanteren en biedt een nauwkeurige meetfeedback en -controle over verschillende machinebewegingen.Deze mogelijkheid stelt machinisten in staat om tegelijkertijd nauwkeurige positionering en besturing op verschillende assen te bereiken.
Compatibiliteit met draaibank- en freesmachines: geschikt voor zowel draaibank- als freesmachines, biedt dit DRO-systeem veelzijdigheid voor machinisten die met verschillende soorten apparatuur werken.Het is naadloos geïntegreerd in de machinesystemen., waardoor een efficiënte werking tussen verschillende bewerkingstoepassingen wordt vergemakkelijkt.
Hoge nauwkeurigheid: het digitale afleesysteem biedt een hoge nauwkeurigheid van de meetgegevens en zorgt voor een nauwkeurige controle van de bewegingen van de machine.Dit vermogen is essentieel voor het bereiken van strakke toleranties en optimale bewerkingsresultaten in verschillende productieactiviteiten.
Inkrementele en absolute modus: de SDS2-3MS ondersteunt zowel inkrementele als absolute meetmodus, waardoor flexibiliteit wordt geboden voor verschillende bewerkingsvereisten.De exploitanten kunnen gemakkelijk wisselen van modus naar behoefte, waardoor de aanpasbaarheid aan verschillende bewerkingsscenario's wordt gewaarborgd.

Functionaliteit:

Het SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout-systeem maakt een nauwkeurige monitoring en controle van de bewegingen van de machine mogelijk tijdens draaibank- en freeswerkzaamheden.Door real-time meetfeedback te verstrekken, kunnen de gebruikers de bewerkingsparameters snel aanpassen en corrigeren om de gewenste precisie en kwaliteit van hun werkstukken te bereiken.Dit systeem verbetert de operationele efficiëntie en zorgt voor een consistente prestatie in verschillende bewerkingswerkzaamheden.

Gebruik:

Het DRO-systeem wordt veel gebruikt bij bewerkingen die nauwkeurige meting en controle vereisen, zoals draaien, frezen, boren en boren.met inbegrip van metaalbewerking, houtbewerking, automobiel, ruimtevaart, en meer.

Toepasselijke scenario's:

Draaibankbewerkingen: Bij draaibankbewerkingen, waaronder geconfronteerd, gedraaid, afgeknobeld, gespeld en gegroeven, stelt het DRO-systeem gebruikers in staat om de werktuigbewegingen met hoge nauwkeurigheid te controleren en te besturen.Deze mogelijkheid zorgt ervoor dat de bewerkingsdimensies precies worden bereikt, is essentieel voor de vervaardiging van cilindrische of kegelvormige componenten die in verschillende industrieën worden gebruikt.
Fresen: voor freeswerkzaamheden zoals contouren, sloten, boren en profileren, speelt het DRO-systeem een cruciale rol bij het controleren van de bewegingen van de snijmachine.Het stelt de gebruikers in staat om precieze coördinaten in te stellen en de positie van het gereedschap tijdens het freesproces nauwkeurig te volgenDeze precisie is essentieel voor het maken van complexe vormen en profielen in metalen, kunststoffen en andere materialen die in de productie worden gebruikt.

De DRO SDS3MS is een veelzijdig digitaal afleessysteem dat is uitgerust met een 3-coördinaten numeriek display, ontworpen om naadloos aan te passen aan verschillende werktuigmachines door de parameters ervan aan te passen.Deze multifunctionele meter maakt het voor de operator gemakkelijk om van functie te wisselen, waardoor het geschikt is voor verschillende bewerkingstoepassingen zonder dat complexe reconfiguratie nodig is.

Digitale afleesparameters SINO SDS3MS

1Spanningsbereik: het DRO-systeem werkt binnen een spanningsbereik van AC 85V tot 250V en ondersteunt frequenties van 50Hz tot 60Hz. Dit brede bereik zorgt voor compatibiliteit met verschillende stroomsystemen wereldwijd.

2Vermogenverbruik: het systeem verbruikt 15 watt of 25 volt-ampere (VA). Dit geeft de elektrische belasting aan die het op de energiebron legt tijdens de werking.

3Coördinatennummer: De DRO ondersteunt coördinatenweergave voor één, twee of drie assen (coördinaten).Deze flexibiliteit maakt het mogelijk om het te gebruiken met verschillende soorten werktuigmachines die verschillende asconfiguratie vereisen.

4.Display: het beschikt over een zeven-segment display voor het weergeven van numerieke gegevens. Voor systemen met twee of drie assen kan het informatie uitvoeren met behulp van acht-tekens alfanumerieke displays,Waarschijnlijk met asposities of andere relevante gegevens.

5Gewicht: Het DRO-systeem weegt ongeveer 2 kg, wat relevant is voor installatie- en transportoverwegingen.

6.Invoersignaal: Het accepteert TTL (Transistor-Transistor Logic) en EIA-422 open collectieve uitgangssignalen.het maken van de DRO compatibel met programmeerbare regelaars en andere apparatuur.

7.Invoersignaalfrequentie: het DRO-systeem kan invoersignaalfrequenties van meer dan 100 kHz verwerken.Deze hoogfrequente capaciteit zorgt ervoor dat het snelle veranderingen in positie of andere signalen van machines die met hoge snelheden werken, kan verwerken.

8.Resolutie: Het biedt selecteerbare resolutiemogelijkheden voor het aansluiten van sensoren of encoders, variërend van 10 micrometer (μm) tot 0,5 micrometer (μm).Deze fijne resolutie mogelijk maakt precieze meting en controle van bewerkingen, cruciaal voor het bereiken van strenge toleranties in productieprocessen.

Basisfuncties

Omrekening tussen mm en inch
Absolute en relatieve coördinatentransformaties
Middenpuntsplitsingsfunctie
Basisfunctie "R" voor de berekening van de straal
Een gladde "R"-functie voor precieze bochten
Cirkelomtrekverdeling
Berging van 200 werkstukken nulpunten
Afstand tussen gaten langs scheve lijnen
Wiskundige berekeningen met inbegrip van compensatie van de werktuigdiameter
Bevelwerkzaamheden
Automatische reset naar nulpositie

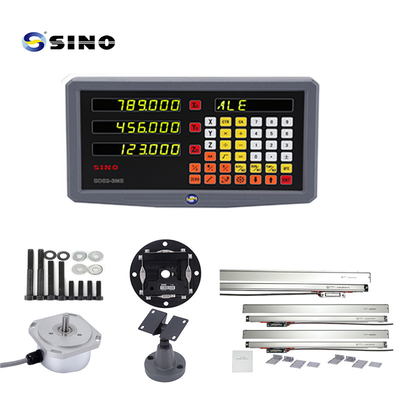

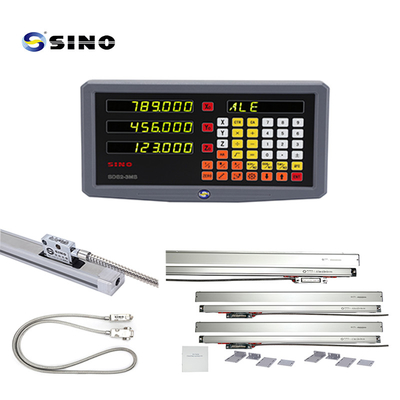

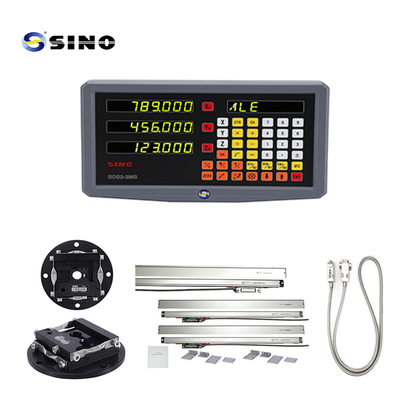

Foto's van het product:

Het rekje op de foto is optie, geen standaardproduct.
