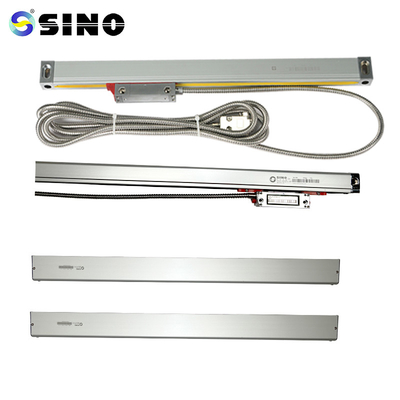

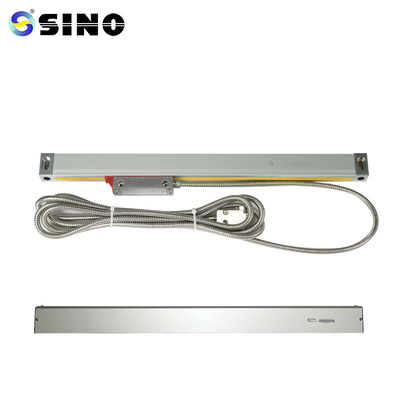

Een precieze aluminium dunne lineaire schaal met EIA-422-uitgang

Merknaam:	SINO
Modelnummer:	KA500
MOQ:	1 set
Prijs:	negotiable
Verpakkingsdetails:	Verpakking
Betalingsvoorwaarden:	T/T, L/C

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangzhou, China

Certificering:

CE,RoHS

Naam van het artikel:

Lineaire schaal SINO KA500 optische sensor

Toepassing:

Compacte schaal met elektronisch scherm

Gebruik:

Compacte schaal met elektronisch displayCompacte schaal met elektronisch display

Aangepaste Lengte:

70mm/120mm/170mm/220mm

Lange:

320mm/370mm/420mm/470mm

Materiaal:

Aluminium

functie:

EDM/Lathe/Grinding/Boring Machine

Resolutie:

0.5/1/5 μm

Levering vermogen:

3000 stuks per maand

Markeren:

Draaibordborende machines Slim lineaire schaal

Precieze aluminium dunne lineaire weegschaal

EIA-422 Output Slim lineaire schaal

Productbeschrijving

Een precieze aluminium dunne lineaire schaal met EIA-422-uitgang

EIA-422-conforme precieze aluminium dunne lineaire weegschaal met draaibank, boormachine en freesmachine

Kenmerken:

Thin Aluminium Design: De dunne, lichte aluminiumstructuur van de lineaire schaal maakt het mogelijk om het te gebruiken op plaatsen met beperkte ruimte zonder de duurzaamheid op te offeren.
EIA-422-uitgang: De schaal heeft een EIA-422-uitgang, een gestandaardiseerd digitaal communicatieprotocol.Dit maakt een betrouwbare en snelle gegevensoverdracht mogelijk tussen de controller van de machine en de weegschaal.
Hoge precisie: de optische sensortechnologie op lineaire schaal, die keuzes biedt voor een resolutie van 5um of 1um,garandeert hoge nauwkeurigheid van metingen die precise kalibratie van bewerkingen mogelijk maken.
Robuust ontwerp: De lineaire weegschaal is gemaakt van aluminium en heeft een uitzonderlijke stijfheid en levensduur.

Functionaliteit:

Op draaibank-, boor- en freesmachines wordt nauwkeurige lineaire verplaatsingsmeting mogelijk gemaakt door de Aluminium Slim Linear Scale met EIA-422 Output.Het maakt nauwkeurige en herhaalbare bewerkingsprocessen mogelijk door de controller van de machine een exacte positiefeedback te gevenBetrouwbare gegevensoverdracht, minimale signaalinterferentie en behoud van de gegevensintegriteit worden allemaal gewaarborgd door de EIA-422-uitgang.

Gebruik:

De draaibank, boormachines en freesmachines zijn de belangrijkste toepassingen voor de compacte lineaire schaal, omdat deze apparaten nauwkeurige lineaire metingen vereisen.Het wordt vaak gebruikt in metaalbewerkingssectoren waar nauwkeurigheid en precisie nodig zijn voor kwalitatief hoogwaardige resultaten, zoals productie, fabricage en precisietechniek.

Het pakket omvat:

Glas lineaire weegschaal, 1 stuk, KA500-470 mm

0.5/1/5 m resolutie is beschikbaar.

Aanpassing van de codeerlengte (L0) kan worden gedaan op basis van de behoeften van de consument.Lengte:70-470 mm

Model	L0	L1	L2	Model	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder

L2: Algemene afmetingen van de encoder

Operatierichtlijnen:

De gebruiker moet de Algemene Beschrijving, Veiligheidsoverwegingen en

de gehele inhoud van hoofdstuk 1.

De algemene beschrijving, de veiligheidsoverwegingen en alle details in

Bij de installatie, het testen en het onderhoud moeten de specialisten de hoofdstukken 1 tot en met 3 strikt naleven.

elk concept uit hoofdstukken 4 tot en met 5 begrijpen.

Deze bedieningshandleiding behandelt uitsluitend de SINO KA-serie van geïntegreerde schakelingen.

Eenvoudige codering.

4Lees de onderstaande veiligheidsaanbevelingen.

Gebruik je lineaire encoder voorzichtig.

Detailgegevens:

Een precieze aluminium dunne lineaire schaal met EIA-422-uitgang 0

Alle lineaire weegschaal zal worden getest voor levering.

Een precieze aluminium dunne lineaire schaal met EIA-422-uitgang 1
