Hoogprecisie 2-assige SDS2MS digitale afleesdisplay met lineaire glasschaal door SINO

Hoogprecisie 2-assige SDS2MS digitale afleesdisplay met lineaire glasschaal door SINO

overzicht van SDS 2MS Dual Axis Digital DRO en KA Grating Ruler

1. Dual axis DRO: Met deze set kunt u tegelijkertijd de beweging van de machine langs twee assen, zoals de X- en Y-assen in een freesmachine, controleren en observeren.Dit stelt u in staat om de voortgang van het werk van de apparatuur te evalueren en te bepalen of het werktuig de doelpositie van de gebruiker heeft bereikt.

2. Magnetisch regelaar encoder systeem: Het KA lineaire regelaar encoder systeem neemt magnetische technologie. Door samen te werken met de DRO display unit en de magnetische glazen schaal geïnstalleerd op de machine as,relatief nauwkeurige dynamische metingen kunnen worden verkregenDeze meting kan de positie van de apparatuur tijdig weergeven.Tijdens het gebruik van de machine kunnen de gebruikers bepalen of de beweging van het werktuig voldoet aan de verwachte resultaten en tijdig reageren..

3. Breed spanningsbereik: Het ideale spanningsbereik voor de SDS 2MS DRO-kit is tussen 100 en 240 volt wisselstroom. Elk apparaat heeft een geschikte werkspanning,en pas wanneer de vereiste spanning is bereikt kan het apparaat goed functioneren, waardoor gebruikers nauwkeurig kunnen meten op aangewezen punten.

4Gebruikersvriendelijke interface: De DRO-displayunit heeft een gebruiksvriendelijke interface bestaande uit knoppen en een digitaal scherm.Gebruikers kunnen verschillende functieknoppen kiezen om te schakelen tussen verschillende meetgegevens om te kunnen omgaan met complexe werkomgevingen.

Vermogen:

1Radius/diameter omrekening.

2. MM/inch omrekening.

3Absolute/relatieve omzetting.

4Midden-splitsing functie.

5Eenvoudige R-functie.

6Een gladde R-functie.

7PCD gat positioneren op omtrek.

8. 200 groepen nulpositie geheugen.

Gedetailleerde parameters van het digitale afleessysteem DRO SDS2MS:

1Spanningsbereik: AC 85 v ~ 250 v / 50 hz ~ 60 hz

2Vermogenverbruik 15w: 25 va

3Coördinatie getal: een coördinaten, twee coördinaten

4. Toon dat getekend zeven display (twee of drie assen) output data informatie met behulp van acht meter woorden tonen symbolen

5Nettogewicht: 1,3 kg/2,9 pond

6Het invoersignaal: TTL, EIA-422 open collectieve uitgangssignaal, handige interface met een programmeerbare controller.

7. Laat de frequentie van het invoersignaal toe: > 100 KHZ

8. Om een resolutie aan te sluiten: 10 micron, 5 micron, 2 micron, 1 mu m, 0,5 micron

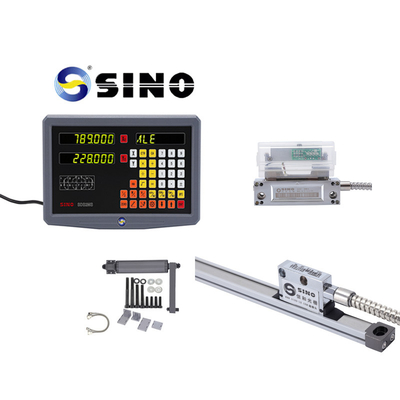

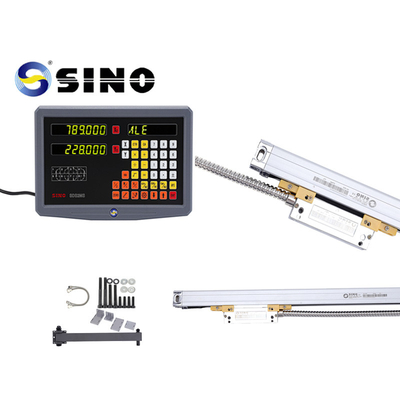

Foto's van het product:

- Ik weet het niet.

Het rekje op de foto is optie, geen standaardproduct.
