Productdetails:
|
Naam van het artikel: | SINO lineaire roosterregelaar | Functie: | Draaimachine/freesmachine |
---|---|---|---|
Metingslengte (mm): | 30-360/70-1020/70-470/100-3000/170-1240 | Materiaal: | Metalen |
Resolutie: | 0.1μm/0.5μm/1μm/5μm | De doorsnede van de behuizing ((mm): | 16*16/25*34/18*20/30*43/40*42/ |
maximale snelheid ((m/min): | 60 | Afdichting bescherming: | IP53 |
Output: | TTL/RS422 | garantieperiode: | 1 jaar |
Precisiteit: | ±3μm/±5μm/±10μm ((L<1m; 20±1 °C) | Referentiepunt: | Eén in elke 50 mm |

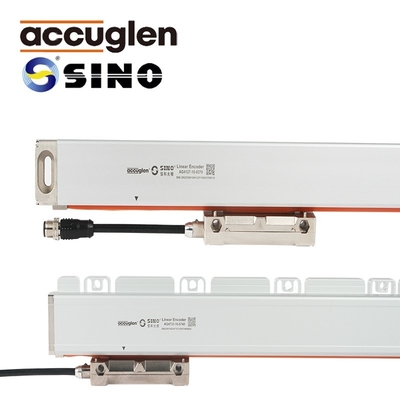

De TTL/RS422 Signal Ka-serie voor latten heeft een resolutie van 0,1um/5um/1um lineaire glasschaalcodeerder
Het complete stel roosterregelaar omvat:
lineaire weegschaal, schroeven, stofbescherming, bedieningshandleiding, installatietoebehoren
Model
1.KA-200:Nauwkeurigheid:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Meetlengte:30mm-360mm,Resolutie:1μm/5μm
2.KA-300:Nauwkeurigheid:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Meetlengte:70mm-1020mm,Resolutie:0.1μm/0.5μm/1μm/5μm
3.KA-500:Nauwkeurigheid:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Meetlengte:70mm-470mm,Resolutie:0.5 μm/1 μm/5 μm
4.KA-600:Nauwkeurigheid:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Meetlengte:1000mm-3000mm,Resolutie:0.1μm/0.5μm/1μm/5μm
5.KA-700:Nauwkeurigheid:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),Meetlengte:170mm-1240mm,Resolutie:0.1μm/0.5μm/1μm/5μm
Onze roosterregelaar heeft de volgende kenmerken
1.Snelle bewegingen van meer dan 60 meter per minuut
2De schuifcomponenten van het lager kunnen minimale wrijvingsbewegingen uitvoeren en effectief herhaald worden langs het roosterglas.
3De signaalkabel heeft een meerlaagse isolatie van stalen draadnetten en een metalen zachte schil, die goed waterdicht en anti-interferentie prestaties heeft.
4Door het gebruik van anodisatietechnologie in aluminiumlegeringsmaterialen zijn de stevige gechroomde legeringsschubben en de uitsteekende delen van het lichaam slijtvast.
5Door een rooster te gebruiken om de positie te bepalen, kunnen lineaire regelaars worden gebruikt op verschillende digitale leesmachines om de interne verwerking te ondersteunen.
6Gepersonaliseerde componenten maken de installatie, het onderhoud en de reparatie van lineaire encoders zeer eenvoudig, en ze zijn waterdicht, stofdicht en hebben een lange levensduur
7De lineaire encoder gebruikt een glazen precisie meetrooster als meetreferentie om een hoge nauwkeurigheid te garanderen
installatie met een KA-200-grillregelaar met volledige dekking en een D-, X- en H-regelaar
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
