Productdetails:
|
Naam van het artikel: | Slim aluminium lineaire weegschaal met EIA-422-uitgang voor draaiboring freesmachine | Toepassing: | Slimme schaal met digitale aflezing |
---|---|---|---|
Gebruik: | Glass Encoder Scaling position sensor | Aangepaste Lengte: | 70mm/120mm/170mm/220mm |
Lange: | 320mm/370mm/420mm/470mm | Materiaal: | Aluminium |
Resolutie: | 0.5/1/5 μm | Functie: | Voor EDM/Lathe/Slifting/Boring Machine |
Interface: | TTL/RS-422 | Lineariteit: | Hoog |
Hoog licht: | Aluminium lineaire schaal met uitgang EIA-422,Aluminium lineaire weegschaal voor boormachine,370 mm aluminium lineaire schaal |

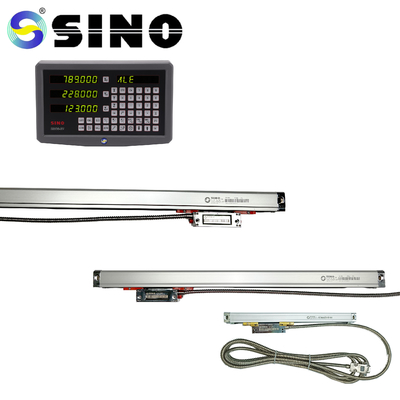

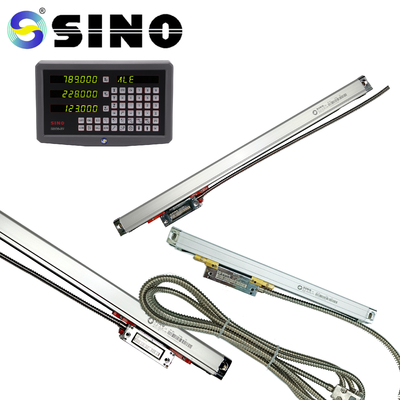

Lineaire schaal Slim schaal EIA-422 Output 5um 1um Optische sensor voor draaiboring freesmachine
Slim aluminium lineaire weegschaal met EIA-422-uitgang voor draaiboring freesmachine
De Precision Aluminium Slim Linear Scale met EIA-422 Output is een meetapparaat dat vaak wordt gebruikt in draaibank-, boor- en freesmachines.Het is ontworpen om nauwkeurige en betrouwbare positie feedback, waardoor de bedieners de beweging van de assen van de machine nauwkeurig kunnen controleren en besturen.
Kenmerken:
Slank profiel: de lineaire weegschaal heeft een dun en compact ontwerp, waardoor deze gemakkelijk in verschillende machines kan worden geïntegreerd zonder te veel ruimte in te nemen.Dit maakt het geschikt voor machines met beperkte installatieruimten.
Aluminiumconstructie: De schaal is gebouwd met aluminium van hoge kwaliteit, dat duurzaamheid en weerstand biedt tegen omgevingsfactoren zoals temperatuurveranderingen en trillingen.Dit zorgt voor een consistente en betrouwbare prestatie, zelfs onder moeilijke werkomstandigheden.
Hoog nauwkeurige meting: de lineaire schaal biedt een zeer nauwkeurige meetmogelijkheid, waardoor de assen nauwkeurig en herhaalbaar kunnen worden geplaatst.Het stelt de gebruikers in staat strenge toleranties te bereiken en de gewenste nauwkeurigheid te behouden bij bewerkingen.
EIA-422-uitgang: de schaal heeft een EIA-422-uitgangsinterface, een standaardcommunicatieprotocol voor het verzenden van digitale gegevens.Dit uitvoerformaat zorgt voor betrouwbare en geluidsbestendige gegevensoverdracht, waardoor het risico op signaalinterferentie tot een minimum wordt beperkt en een nauwkeurige positiefeedback aan het machinesysteem wordt gegarandeerd.
Breed toepassingsgebied: De lineaire schaal is geschikt voor gebruik in verschillende bewerkingstoepassingen, waaronder draaibankdraaien, boren en frezen.Het kan worden gebruikt op verschillende soorten en maten machines, waardoor de veelzijdigheid van het gebruik wordt verbeterd.
Voordelen:
Positiefeedback: de lineaire schaal geeft in realtime positiefeedback, waardoor de bedieners de beweging van de machineassen nauwkeurig kunnen volgen.Deze feedback helpt bij het behoud van nauwkeurige controle over het bewerkingsproces en het bereiken van de gewenste dimensie nauwkeurigheid van de bewerkte onderdelen.
Verbeterde efficiëntie: door een nauwkeurige positiefeedback te bieden, draagt de lineaire schaal bij tot een betere efficiëntie in de machineoperaties.verlaagde schroottarieven, en verhoogde productiviteit.
Verbeterde machinecapaciteit: het gebruik van een lineaire schaal met EIA-422-uitgang verbetert de mogelijkheden van draaibank-, boor- en freesmachines.Het maakt geavanceerde functies mogelijk, zoals automatische compensatie van gereedschap., tegenreactiecompensatie en dynamische besturing, wat resulteert in een verbeterde bewerkingsprestaties.
Eenvoudige integratie: de lineaire schaal is ontworpen voor een gemakkelijke integratie in bestaande machineconfiguraties.een snelle installatie en minimale stilstandstijden mogelijk maken.
Duurzaamheid: De aluminiumconstructie van de lineaire schaal zorgt voor duurzaamheid en levensduur.Het kan bestand zijn tegen de strengheid van het gebruik van de machine en biedt een constante prestatie gedurende een langere periode.
Het pakket omvat:
Glas lineaire weegschaal, 1 stuk, KA500-470 mm
0.5/1/5 m resolutie is beschikbaar.
Aanpassing van de codeerlengte (L0) kan worden gedaan op basis van de behoeften van de consument.Lengte:70-470mm
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
Operatierichtlijnen:
De gebruiker moet de Algemene Beschrijving, Veiligheidsoverwegingen en
de gehele inhoud van hoofdstuk 1.
De algemene beschrijving, de veiligheidsoverwegingen en alle details in
Bij de installatie, het testen en het onderhoud moeten de specialisten de hoofdstukken 1 tot en met 3 strikt naleven.
elk concept uit hoofdstukken 4 tot en met 5 begrijpen.
Deze bedieningshandleiding behandelt uitsluitend de SINO KA-serie van geïntegreerde schakelingen.
Eenvoudige codering.
4Lees de onderstaande veiligheidsaanbevelingen.
Gebruik je lineaire encoder voorzichtig.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
