Productdetails:
|
Naam van het artikel: | Optische encoder glas lineaire schaal | Toepassing: | Digitale het Glas Lineaire Codeur van het Lezensysteem |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | 70 mm/120 mm/170 mm/220/270/320/370 mm |
Lange: | 320 mm/370 mm/420 mm/470/520/570/620 mm | Materiaal: | Aluminium/Metaal |
Functie: | EDM/Lathe/Grinding/Boring Machine | Resolutie: | 0.5/1/5 μm |
Hoog licht: | Glas lineaire schaal Ka500,470 mm lengte glazen lineaire schaal,5um-resolutie glazen lineaire encoder |

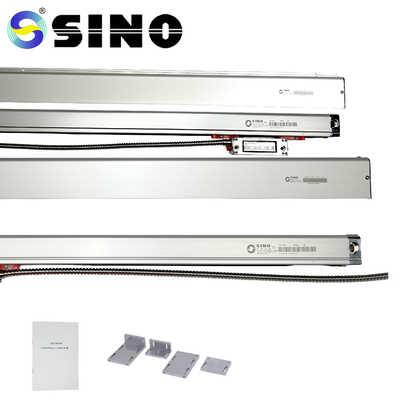

SINO KA500 Optische Encoder Glas Lineaire Schaal CNC Lineaire Encoder Schaal voor Digitaal Lezen
Optische Encoder Glas Lineaire schaal Ka500, 0,5/1/5um Resolutie, 70-470mm Lengte voor digitale aflezen

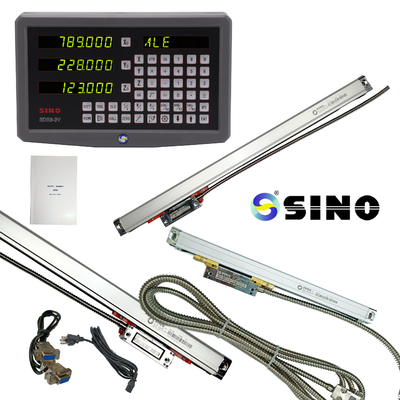

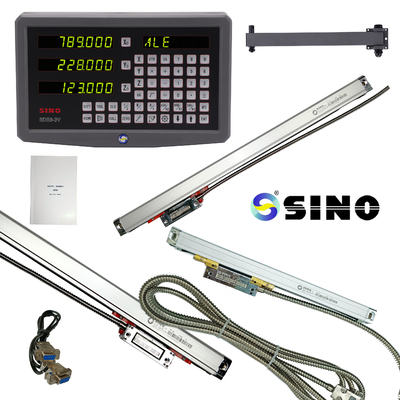

De SINO KA500 Optical Encoder Glass Linear Scale is een CNC lineaire encoder schaal ontworpen voor gebruik met digitale aflees (DRO) systemen.Het biedt nauwkeurige en betrouwbare meetfeedback voor CNC-machinesDe optische encodertechnologie zorgt voor een hoge resolutie en duurzaamheid, waardoor deze geschikt is voor veeleisende industriële toepassingen..
Kenmerken:
Optische encodertechnologie: De lineaire schaal KA500 maakt gebruik van optische encodertechnologie, die een zeer nauwkeurige meting met een uitstekende resolutie mogelijk maakt.Het optische systeem zorgt voor nauwkeurige positieopsporing en minimaliseert fouten veroorzaakt door omgevingsfactoren zoals trillingen en temperatuurveranderingen.
Glas lineaire schaal: de lineaire schaal is gemaakt van kwalitatief hoogwaardig glas, waardoor duurzaamheid en stabiliteit in harde bewerkingsomgevingen worden gewaarborgd.De glazen constructie biedt weerstand tegen mechanische slijtage en corrosie, waardoor de levensduur van de schaal wordt verlengd.
CNC-compatibiliteit: de lineaire schaal KA500 is compatibel met CNC-machines, waardoor deze geschikt is voor gebruik in verschillende productie- en bewerkingstoepassingen.Het kan gemakkelijk worden geïntegreerd in het besturingssysteem van CNC-machines voor nauwkeurige positionering en bewegingscontrole.
Eenvoudige installatie: de lineaire schaal is ontworpen voor een gemakkelijke installatie, met in het pakket opgenomen bevestigingsbeugels en accessoires.Dit vereenvoudigt het installatieproces en maakt snelle integratie in bestaande CNC-systemen mogelijk.
Lange lengte opties: De KA500 lineaire weegschaal is verkrijgbaar in verschillende lengtes om verschillende machine-groottes en afstanden te verwerken.Deze flexibiliteit stelt gebruikers in staat de juiste schaallengte te kiezen op basis van hun specifieke machinevereisten.
Functionaliteit:
De SINO KA500 Optical Encoder Glass Linear Scale biedt nauwkeurige en realtime positiefeedback voor CNC-machines.om gebruikers in staat te stellen nauwkeurige bewerkingsresultaten te behalen en strenge toleranties te behoudenDe meetmogelijkheden met een hoge resolutie van de lineaire schaal zorgen voor een uitstekende nauwkeurigheid en verbeteren de algemene prestaties van CNC-systemen.
Gebruik:
De KA500 lineaire schaal wordt veel gebruikt in CNC-bewerkingstoepassingen in industrieën zoals metaalbewerking, houtbewerking en productie.Het is geschikt voor toepassingen die een nauwkeurige en betrouwbare positie feedback vereisen, met inbegrip van frezen, draaien, slijpen en andere CNC-werkzaamheden.
De KA-500 is een kleine encoder die speciaal is gemaakt voor werktuigmachines met beperkte installatie- en werkruimtes.De maat is 70 mm bij 470 mm..
Het pakket omvat:
Glas lineaire weegschaal, 1 stuk, KA500-470 mm
0.5/1/5 m resolutie is beschikbaar.
Aanpassing van de codeerlengte (L0) kan worden gedaan op basis van de behoeften van de consument.Lengte:70-470mm
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
Operatierichtlijn
De gebruiker dient de algemene beschrijving, de veiligheidsoverwegingen en de
alle inhoud van hoofdstuk 1 3.
2Naast de algemene beschrijving, veiligheidsoverwegingen en alle informatie in
De technici voor installatie, testen en reparatie moeten de hoofdstukken 1 tot en met 3 zorgvuldig volgen.
bevatten alle delen van hoofdstukken 45.
3Alleen de KA-serie van geïntegreerde schakelingen van SINO valt onder deze bedieningsinstructies.
de lineaire encoder.
Neem even de onderstaande veiligheidsmaatregelen door.
gebruik uw lineaire encoder veilig.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
