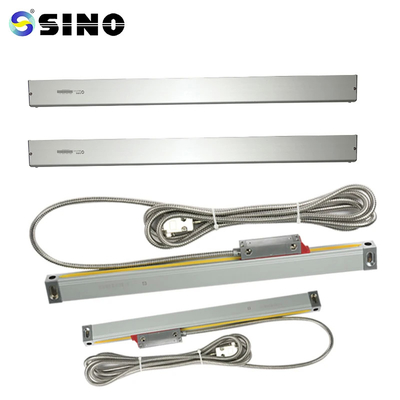

Precision Aluminium Slim Linear Scale met EIA-422 Output voor draaiboringsmachines

Merknaam:	SINO
Modelnummer:	KA500
MOQ:	1 SET
Prijs:	negotiable
Verpakkingsdetails:	Verpakking
Betalingsvoorwaarden:	T/T, L/C

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangzhou, China

Certificering:

CE,RoHS

Naam van het artikel:

SINO KA500 Optische sensor lineaire schaal

Toepassing:

Slimme schaal met digitale aflezing

Gebruik:

Glass Encoder Scaling position sensor

Aangepaste Lengte:

70mm/120mm/170mm/220mm

Lange:

320mm/370mm/420mm/470mm

Materiaal:

Aluminium

Functie:

EDM/Lathe/Grinding/Boring Machine

Resolutie:

0.5/1/5 μm

Levering vermogen:

3000 stuks per maand

Markeren:

Precision Aluminium Slim Lineaire Scale

Slim lineaire schaal met uitgang EIA-422

Productbeschrijving

Lineaire schaal Slim schaal EIA-422 Output 5um 1um Optische sensor voor draaiboring freesmachine

Precision Aluminium Slim Linear Scale Met EIA-422 Output Voor Draaien, Boren En Fressmachines

Kenmerken:

Slim Aluminium Design: De lineaire schaal heeft een slanke en lichte aluminiumconstructie, waardoor het geschikt is voor ruimtebeperkte omgevingen zonder afbreuk te doen aan duurzaamheid.

EIA-422-uitgang: De schaal bevat een EIA-422-uitgang, een gestandaardiseerd digitaal communicatieprotocol.Dit maakt een betrouwbare en hoge snelheid gegevensoverdracht tussen de weegschaal en de controller van de machine.

Hoge nauwkeurigheid: de in de lineaire schaal geïntegreerde optische sensortechnologie zorgt voor zeer nauwkeurige metingen, met opties voor 5um of 1um resolutie,met een vermogen van niet meer dan 50 W.

Duurzame constructie: Gemaakt van aluminium, biedt de lineaire schaal uitstekende duurzaamheid en stijfheid, in staat om de eisen van draaibank, boring,en freeswerkzaamheden gedurende langere tijd.

Functionaliteit:

De Aluminium Slim Linear Scale met EIA-422 Output maakt een nauwkeurige meting van lineaire verplaatsingen op draaibank-, boor- en freesmachines mogelijk.Het geeft nauwkeurige positie feedback aan de machine controllerDe EIA-422-uitgang zorgt voor een betrouwbare gegevensoverdracht, waardoor de signaalinterferentie tot een minimum wordt beperkt en de gegevensintegriteit wordt gehandhaafd.

Gebruik:

De dunne lineaire schaal wordt voornamelijk gebruikt in draaibank, boormachines en freesmachines, waar precieze lineaire metingen cruciaal zijn.zoals de productie, fabricage en precisie-techniek, waar precisie en nauwkeurigheid essentieel zijn voor een kwalitatief hoogstaande output.

Het pakket omvat:

Glas lineaire weegschaal, 1 stuk, KA500-470 mm

0.5/1/5 m resolutie is beschikbaar.

Aanpassing van de codeerlengte (L0) kan worden gedaan op basis van de behoeften van de consument.Lengte:70-470mm

Model	L0	L1	L2	Model	L0	L1	L2
KA500-70	70	172	182	KA500-320	320	422	432
KA500-120	120	222	232	KA500-370	370	472	482
KA500-170	170	272	282	KA500-420	420	522	532
KA500-220	220	322	332	KA500-470	470	572	582
KA500-270	270	372	382

L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder

L2: Algemene afmetingen van de encoder

Operatierichtlijnen:

De gebruiker moet de Algemene Beschrijving, Veiligheidsoverwegingen en

de gehele inhoud van hoofdstuk 1.

De algemene beschrijving, de veiligheidsoverwegingen en alle details in

Bij de installatie, het testen en het onderhoud moeten de specialisten de hoofdstukken 1 tot en met 3 strikt naleven.

elk concept uit hoofdstukken 4 tot en met 5 begrijpen.

Deze bedieningshandleiding behandelt uitsluitend de SINO KA-serie van geïntegreerde schakelingen.

Eenvoudige codering.

4Lees de onderstaande veiligheidsaanbevelingen.

Gebruik je lineaire encoder voorzichtig.

Detailgegevens:

Precision Aluminium Slim Linear Scale met EIA-422 Output voor draaiboringsmachines 0

Alle lineaire weegschaal zal worden getest voor levering.

Precision Aluminium Slim Linear Scale met EIA-422 Output voor draaiboringsmachines 1
