Productdetails:
|
Naam van het artikel: | SINO KA600 5um DRO lineaire optische encoder met een lengte van 1000-3000 mm | Toepassing: | 3 Axis Digitale leessystemen DRO |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
Lange: | Voor de toepassing van deze richtlijn geldt: | Materiaal: | Aluminium |
Functie: | EDM/Lathe/Slifting/Boring Machine/Milling Machine | Resolutie: | 0.5/1/5 μm |
Hoog licht: | 5um DRO lineaire schaal,SINO KA600 DRO Lineaire schaal,Lange lineaire optische encoder van 3000 mm |

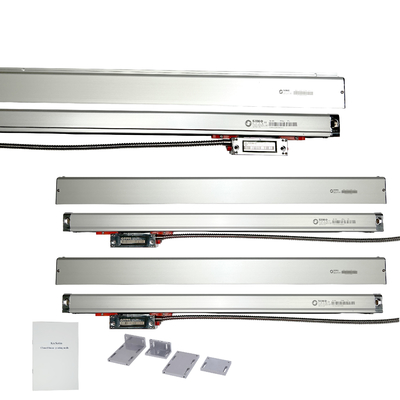

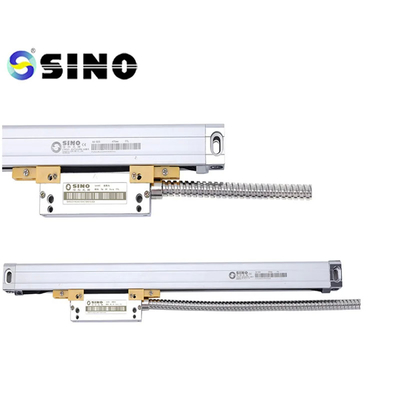

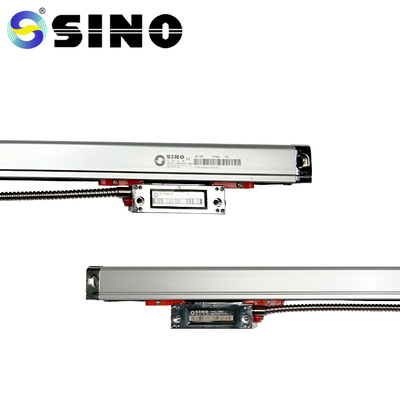

SINO KA600-1700mm 5um DRO lineaire optische encoder met 3 assen
Met de introductie van de SINO KA600-1700mm 5um DRO Linear Scale Optical Encoder, een state-of-the-art digitaal afleessysteem ontworpen voor 3-assige bewerkingen.betrouwbaarheid, en gebruiksgemak, waardoor het een onmisbaar gereedschap is voor bewerkingswerkzaamheden.
Belangrijkste kenmerken:
1️?? Hoogresolutiemeten: De optische encoder op lineaire schaal van 5 μm zorgt voor nauwkeurige en nauwkeurige metingen en zorgt voor superieure bewerkingsresultaten.
2️?? Robuuste constructie: De SINO KA600 is gebouwd om bestand te zijn tegen veeleisende industriële omgevingen en garandeert duurzaamheid en langdurige prestaties.
Gebruikersvriendelijke interface: De intuïtieve interface en het grote scherm maken de werking moeiteloos en maken het gemakkelijk om bewerkingsprocessen te controleren.
Verbeterde functionaliteit: Het digitale leesysteem biedt functies zoals asselectie, nulfuncties en metrische/imperiële eenheidsschakeling voor extra gemak.
5️?? Versatile toepassing: Geschikt voor draaibank- en freesmachines, verbetert de SINO KA600-1700mm 5um DRO Linear Scale Optical Encoder de productiviteit en nauwkeurigheid in verschillende bewerkingswerkzaamheden.
Gebruiksaanwijzing:
Montage: bevestig de lineaire optische encoder veilig aan de draaibank of freesmachine met behulp van de bijgeleverde bevestigingsbeugels.
Verbinding: verbind de encoder met de digitale afleesdisplay met de bijgeleverde kabels.
Aansteken: zet de digitale weergave-eenheid aan en zorg ervoor dat deze correct is gekalibreerd.
Axis Selection: Kies de gewenste as (X, Y of Z) op de display unit om te monitoren en te meten.
Meting: Het digitale afleesysteem geeft accurate metingen weer in metrische of keizerlijke eenheden, afhankelijk van uw keuze.
Nulling: gebruik de nulfuncties om referentiepunten vast te stellen en de metingen zo nodig opnieuw in te stellen.
Fijn afstemmen: Precieze aanpassingen maken aan uw bewerkingen op basis van de realtime metingen van het digitale afleesysteem.
Het pakket omvat:
lineaire glazen schaal, KA500-1700mm, één stuk.
Er is een resolutie van 0,5/1/5um.
Op basis van de eisen van de klanten kunnen aangepaste encoderlengten (L0) worden aangeboden.Lengte:1000-3000mm
Resolutie: de resolutie van een absolute optische hoekcodeerder wordt bepaald door het aantal markeringen of codes op de schijf.Hoogresolutie-encoders hebben meer markeringen en bieden een fijnere hoekresolutieDe resolutie wordt doorgaans gespecificeerd in bits of getallen per omwenteling (CPR).
Accuracy and Precision: Absolute optische hoekcoders staan bekend om hun hoge nauwkeurigheid en precisie.Terwijl de precisie verwijst naar het vermogen om kleine hoekveranderingen op te lossen.
Toepassingen: Absolute optische hoekencoders vinden toepassingen in verschillende industrieën en systemen die nauwkeurige hoekpositiëring vereisen.roterende tafels, goniometers, telescoopposities en andere geautomatiseerde systemen.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
De KA-600-encoder, die speciaal is ontworpen voor grote werktuigmachines, is voorzien van
De steun kan worden toegevoegd aan elke positie van de encoder om de
De lengte is 1000~3000 mm.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
