Productdetails:
|
Naam van het artikel: | DRO-systemen Lineaire glasschaal SINO KA600 1100-3000mm Hoogprecisie-optische encoder | Toepassing: | Gratten met een lineaire glazen schaal die is ontworpen voor DRO-systemen (Digital Readout) |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm1600 mm/1700 mm/1800 mm |
Lange: | 1600 mm/1700 mm/1800 mm/1900 mm/2000 mm2100 mm/2200 mm/2300 mm | Materiaal: | Aluminium |
Functie: | EDM/Lathe/Slifting/Boring Machine/Milling Machine | Resolutie: | 0.5/1/5 μm |
Werkende vochtigheid: | Brede waaier | Signaaloutput: | Spanning |
Signaaltype: | Analogon | ||
Hoog licht: | DRO-systemen Lineaire glazen schaal,SINO KA600 lineaire glasschaal |

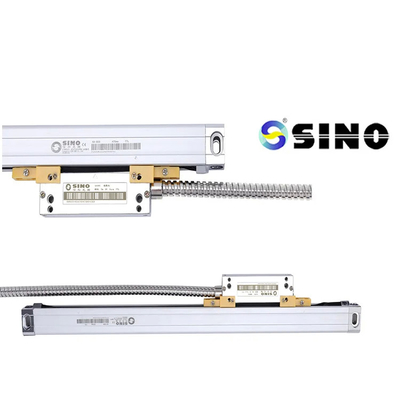

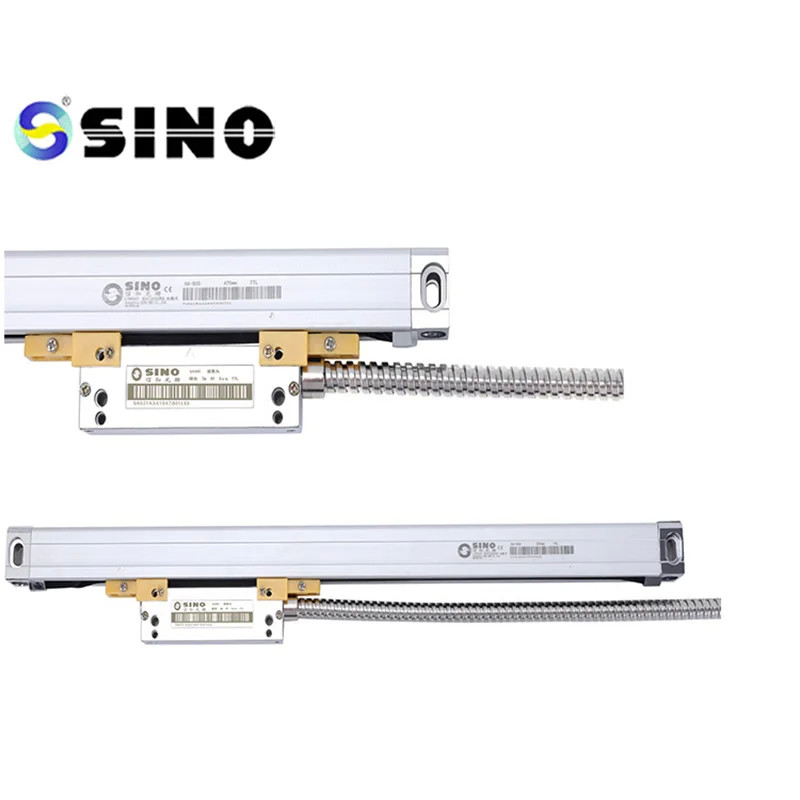

DRO Systems Grating Linear Glass Scale 5um 1um 0.5um SINO KA600-1100mm Optische Encoder
Beschrijving:
OpwaarderenDe DRO Systems Grating Linear Glass Scale is een optische encoder met een hoge precisie die is ontworpen om de meetnauwkeurigheid en positioneringsmogelijkheden te verbeteren.Met een lengte van 1100 mm en beschikbare resoluties van 5 mmDeze lineaire glazen schaal biedt versatDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie.
Kenmerken:
Gratten met een lineaire glazen schaal die is ontworpen voor DRO-systemen (Digital Readout)
Lange 1100 mm voor verschillende toepassingen op freesmachines
Beschikbare resoluties van 5um, 1um en 0,5um voor nauwkeurige metingen
Optische encodertechnologie maakt nauwkeurige en betrouwbare positionering mogelijk
Voordelen:
Verbetert meetnauwkeurigheid en precisie bij freeswerkzaamheden
Biedt meerdere oplossingsopties voor verschillende toepassingsvereisten
Vermogen voor nauwkeurige positionering en meting van lineaire bewegingen
Compatibel met DRO-systemen voor naadloze integratie
Het pakket omvat:
De SINO KA600 lineaire weegschaal is een nauwkeurig meetapparaat dat vaak wordt gebruikt in verschillende industrieën, waaronder bewerking, productie en metrologie.Het is ontworpen om nauwkeurige en betrouwbare metingen van lineaire verplaatsing of positie te leveren.
De lineaire schaal KA600 maakt gebruik van een incrementaal optisch coderingssysteem om de positie van de leeskop van de schaal te bepalen.Het bestaat meestal uit een glazen of metalen weegschaal en een leeskop die zich langs de weegschaal beweegt terwijl het gemeten object of het machinecomponent beweegtDe leeskop bevat een lichtbron en een foto-elektrische sensor die de afstudeerpunten of markeringen op de schaal detecteert.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
De KA-600-encoder, die speciaal is ontworpen voor grote werktuigmachines, is voorzien van
De steun kan worden toegevoegd aan elke positie van de encoder om de
De lengte is 1000~3000 mm.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
