Productdetails:
|
Naam van het artikel: | Glas lineaire optische encoder SINO KA600-1200mm | Toepassing: | Lineaire encoder met M-dekking Digitale leestuiter |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
Lange: | Voor de toepassing van deze richtlijn geldt: | Materiaal: | Aluminium |
Functie: | EDM/Lathe/Slifting/Boring Machine/Milling Machine | Resolutie: | 0.5/1/5 μm |
Hoog licht: | DRO lineaire glazen schaalcodeerder,TTL lineaire glazen schaalcodeerder,SINO KA600 glazen lineaire encoder |

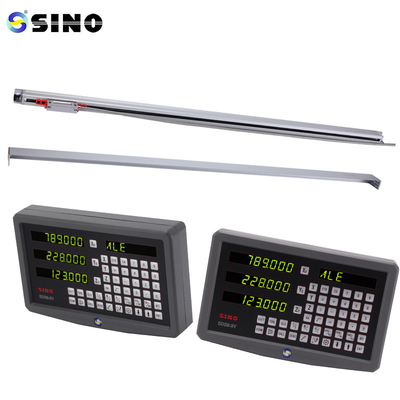

SINO KA600 1200mm 5micron TTL EIA-422-A DRO Lineaire glazen schaal encoder
Het pakket omvat:
lineaire glazen schaal, 500 ∼ 1200 mm, in één stuk.
Een resolutie van 0,5/1/5um is beschikbaar.
Op maat gemaakte encoderlengtes (L0) kunnen worden geleverd op basis van de behoeften van de klant.
Normaal gesproken zijn de schaalgraden gelijk gespaard en betekenen ze een bepaalde maatverhoging, zoals een millimeter of een inch.De foto-elektrische sensor detecteert de afstuderen als het lezen hoofd beweegt langs de schaalEen digitaal displayapparaat of een geautomatiseerd systeem kan deze signalen ontcijferen en real-time positiefeedback geven.
Met behulp van een incrementele optische coderingstechniek wordt de positie van het leeshoofd van de lineaire schaal KA600 vastgesteld.
Gewoonlijk bestaat het uit een glazen of metalen weegschaal en een leeskop die zich langs de weegschaal beweegt terwijl het machineonderdeel of het te meten voorwerp beweegt.De gradaties of merktekens op de schaal worden gedetecteerd door een foto-elektrische sensor en lichtbron in de leeskop.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
De KA-600-encoder, die speciaal is ontworpen voor grote werktuigmachines, is voorzien van
De steun kan worden toegevoegd aan elke positie van de encoder om de
De lengte is 1000~3000 mm.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
