Productdetails:
|
Naam van het artikel: | Glas lineaire schaal SINO KA600-1100mm optische encoder | Toepassing: | Digitale leestuiter Lineaire encoder met M-dekking |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | Voor de toepassing van deze verordening geldt de volgende voorwaarden: |
Lange: | Voor de toepassing van deze richtlijn geldt: | Materiaal: | Aluminium |
Functie: | EDM/Lathe/Slifting/Boring Machine/Milling Machine | Resolutie: | 0.5/1/5 μm |
Hoog licht: | SINO KA600-1100mm optische encoder,SDS6-3V Digitale optische encoder voor lezen,Hoog nauwkeurige roosterglasschaal |

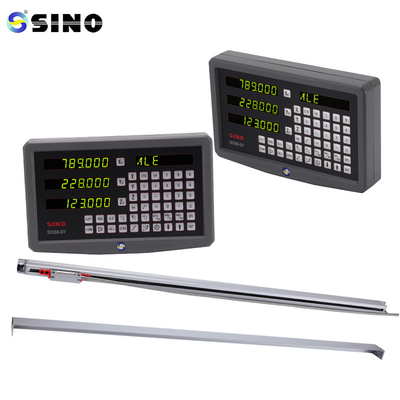

SINO KA600-1000mm Optische encoder Hoog nauwkeurige rooster lineaire glas schaal 5um 1um 0.5um
Het pakket omvat:
KA500-1000mm lineaire glazen schaal, één stuk.
Er is een resolutie van 0,5/1/5um.
Afhankelijk van de vereisten van de klanten kunnen aangepaste encoderlengten (L0) worden aangeboden.Lengte:1000-3000mm
De schaalgraden zijn meestal gelijkmatig verdeeld en vertegenwoordigen een specifieke meetstijging, zoals millimeter of inch.De foto-elektrische sensor detecteert de afstuderenDeze signalen kunnen worden geïnterpreteerd door een digitale display-eenheid of een geautomatiseerd systeem om real-time positiefeedback te geven.
De lineaire schaal KA600 maakt gebruik van een incrementaal optisch coderingssysteem om de positie van de leeskop van de schaal te bepalen.Het bestaat meestal uit een glazen of metalen weegschaal en een leeskop die zich langs de weegschaal beweegt terwijl het gemeten object of het machinecomponent beweegtDe leeskop bevat een lichtbron en een foto-elektrische sensor die de afstudeerpunten of markeringen op de schaal detecteert.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
De KA-600-encoder, die speciaal is ontworpen voor grote werktuigmachines, is voorzien van
De steun kan worden toegevoegd aan elke positie van de encoder om de
De lengte is 1000~3000 mm.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
