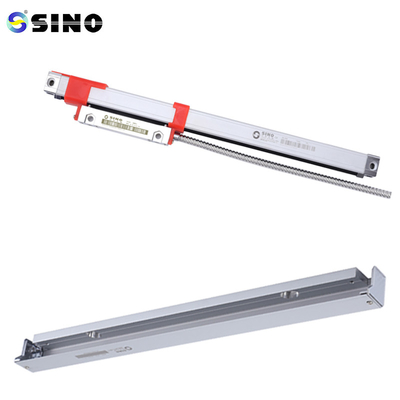

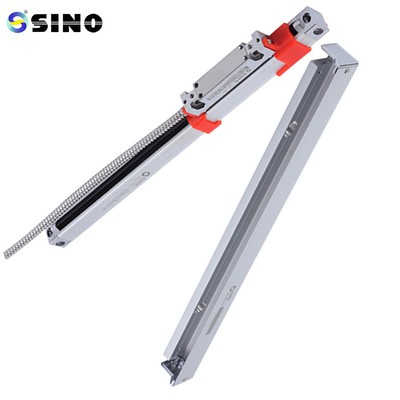

SINO lineaire schaalcodeerder 5um KA200 320mm voor draaibankfreesmachine DRO-gereedschappen

SINO lineaire schaal encoder 5um KA200 320mm voor draaibank freesmachine DRO gereedschappen

De verpakking bevat:

Afhankelijk van de toegankelijke installatiehoogte en -lengte moeten op verschillende machines allerlei regelaars worden gemonteerd.Gezien de beperkte ruimte op de machine, zou de KA-200 met een doorsnede van 16 mm*16 mm de beste optie zijn.

De KA-200 is een superkleine, dunne liniaal die het gemakkelijker maakt om gespecialiseerde meetapparatuur te installeren en te gebruiken in sommige enge ruimtes.elke liniaal voor de lineaire encoder van de serie KA is onderworpen aan een streng kwaliteitscontroleproces met behulp van dynamische laserbesturing.

Parameter KA-200

30 mm-360 mm in beschikbare meetlengte

16 mm x 16 mm in doorsnede

Precies: +/- 3, 5, 10 (680 F, 1000 mm)

Een eenheid is gelijk aan 50 millimeter.

Maximale meetsnelheid: 60 m/s

Beschermingsniveau IP55

Resolutie 1 um/ 5 um (0,001 mm/ 0,005 mm)

Signal voor uitgang: TTL/EIA-422-A

Standaard voor kabels: 2 meter

Bar Pitch: 0,02 mm

80mA bij +5%, +5V

Werkbereik: 0 tot 45 graden Celsius

9-pin-connector

A, OV, B, Leeg, 4.Leeg, 5.Z, 6.A, +5V, 7.B en 9.Z

L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder

L2: Algemene afmetingen van de encoder

Detailgegevens:

Alle lineaire weegschaal zal worden getest voor levering.
