Productdetails:
|
| Puntnaam: | De CHINEES Lineaire Codeur van KA500-170mm | Toepassing: | 5um lineaire Schaal Optische Sensor |
|---|---|---|---|
| Gebruik: | Schrapende positiesensor | Aangepaste Lengte: | 70mm/120mm/170mm/220mm |
| Lengte: | 320mm/370mm/420mm/470mm | Materiaal: | Aluminium |
| Functie: | EDM/Lathe/Grinding/Boringmachine/cnc Machine | Resolutie: | 0.5μm/1μm/5μm |
| Hoog licht: | LCD digitale 2-assige DRO-kit,lineaire schaal 2-assige DRO-kit |
||

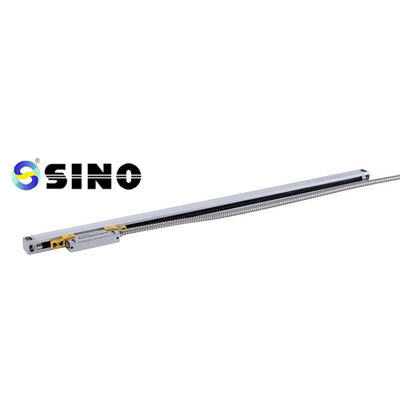

2 Axis DRO Kit LCD Digitale Uitlezing Display 5um Lineaire Schaal Optische Sensor Glas Schaal Heerser Voor Draaibank Freesmachine
Speciaal ontworpen voor werktuigmachines met beperkte installatie- en bedieningsruimte is de KA-500 mini-encoder.Positionele eisen van klanten kunnen worden ondergebracht.Het formaat is 70 bij 470 millimeter.
Pakket bestaat uit:
Lineair schaalrooster, 1 stuk, KA500-170mm
Er is een resolutie van 0.5um/1um/5um.
Afhankelijk van de eisen van de klanten kunnen aangepaste encoderlengtes (L0) worden aangeboden. (Lengte: 70-470 mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Gebruiksaanwijzing
Het is noodzakelijk dat de gebruiker de Algemene beschrijving, Veiligheidsoverwegingen en
de volledige inhoud van Hoofdstuk 1 3.
Naast de veiligheidsoverwegingen, de algemene beschrijving en alle informatie in
Voor installatie, testen en onderhoud dienen de specialisten hoofdstuk 1 t/m 3 nauwgezet te volgen.
elk idee uit de hoofdstukken 4-5 begrijpen.
De SINO KA-serie geïntegreerde schakelingen zijn de enige die in deze bedieningshandleiding worden behandeld.
lineaire codering.
4. Bekijk het onderstaande veiligheidsadvies.Het bevat cruciale details over
Wees voorzichtig bij het gebruik van uw lineaire encoder.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
