Productdetails:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Hoog licht: | 120 mm lineaire schaal digitale uitlezing voor draaibank,lineaire schaal digitale uitlezing |
||

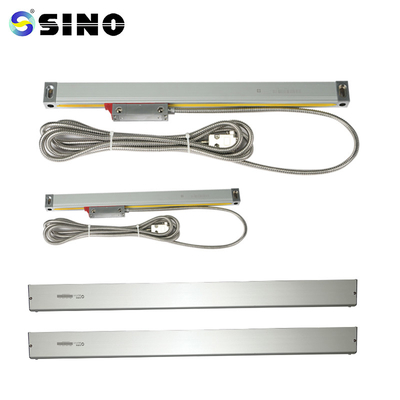

SINO KA300-120MM-5UM Kleine lineaire schaal digitale uitlezing voor kleine draaibank boorfreesmachine
De KA-500 mini-encoder is speciaal gemaakt voor werktuigmachines met beperkte installatie- en bedieningsruimte.Klanten met positionele eisen kunnen aan hun eisen worden voldaan.De afmetingen zijn 70 x 470 mm.
Pakket bestaat uit:
Lineair schaalrooster, 1 stuk, KA500-170mm
Er is een resolutie van 0.5um/1um/5um.
Afhankelijk van de eisen van de klanten kunnen aangepaste encoderlengtes (L0) worden aangeboden. (Lengte: 70-470 mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Gebruiksaanwijzing
De gebruiker moet de algemene beschrijving, veiligheidsoverwegingen en
de volledige inhoud van Hoofdstuk 1 3.
2. Naast de algemene beschrijving, de veiligheidsoverwegingen en alle gegevens in
De hoofdstukken 1 t/m 3 dienen door de specialisten voor installatie, testen en onderhoud zorgvuldig te worden opgevolgd.
elk concept uit de hoofdstukken 4-5 begrijpen.
Deze gebruiksaanwijzing heeft alleen betrekking op de SINO KA-serie geïntegreerde schakelingen.
lineair gecodeerd.
4. Lees de onderstaande veiligheidsaanbevelingen.Het bevat essentiële informatie over
Gebruik uw lineaire encoder zorgvuldig.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
