Productdetails:
|
Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Hoog licht: | Lineaire schaal-encoder 5um,120 mm slaglengte Lineaire schaal-encoder |

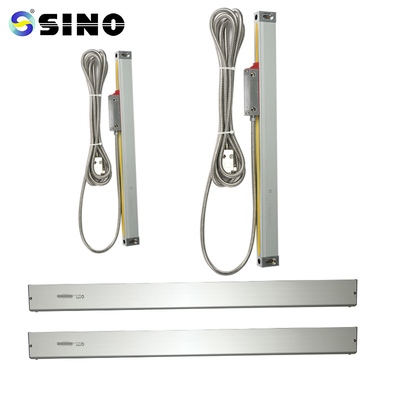

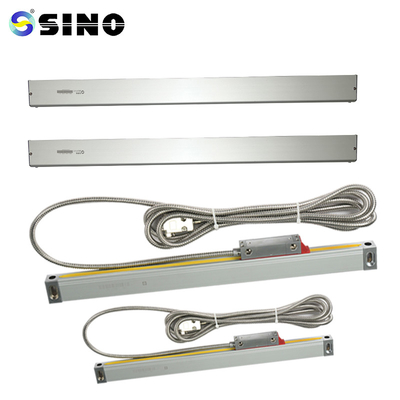

Optische Lineaire Schaal Encoder 5um 120mm Reislengte voor 3 Axis 2 Axis Digitale Uitlezing Systeem Draaibank Machine
Speciaal ontworpen voor werktuigmachines met beperkte installatie- en bedieningsruimte is de KA-500 mini-encoder.Het is mogelijk om te voldoen aan de behoeften van klanten die positionele criteria hebben.De lengte is 70 x 470 mm.
Pakket bestaat uit:
Rooster lineaire schaal, 1 stuk, KA500-120mm
Er is een resolutie van 0,5/1/5 m beschikbaar.
Aangepaste encoderlengtes (L0) kunnen worden geleverd op basis van de behoeften van de consument. (Lengte: 70-470 mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Gebruiksaanwijzing
Het is noodzakelijk dat de gebruiker de Algemene beschrijving, Veiligheidsoverwegingen en
de volledige inhoud van Hoofdstuk 1 3.
2. Naast de algemene beschrijving, veiligheidsoverwegingen en alle informatie in
De specialisten moeten de hoofdstukken 1 tot en met 3 nauwgezet volgen voor installatie, testen en reparatie.
elk idee uit de hoofdstukken 4-5 begrijpen.
Alleen de SINO KA-serie geïntegreerde schakelingen vallen onder deze bedieningshandleiding.
lineair gecodeerd.
4. Bekijk het onderstaande veiligheidsadvies.Het bevat cruciale details over
Maak veilig gebruik van uw lineaire encoder.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
