Productdetails:
|
Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Hoog licht: | 5um lineaire digitale weegschaal,CNC-draaibank lineaire digitale weegschaal,220 mm lineaire digitale weegschaal |

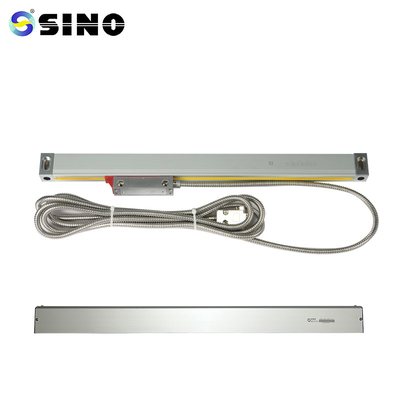

SINO KA-500 220 mm 5um lineaire digitale schaal 0,005 mm encoderproducten voor vonkmachine CNC-draaibank
De KA-500 mini-encoder is speciaal gemaakt voor bewerkingsmachines met beperkte installatie- en bedieningsruimte.Klanten die positionele vereisten hebben, kunnen aan hun behoeften worden voldaan.70 x 470 mm is de lengte.
Pakket bestaat uit:
Glazen lineaire schaal, 1 stuk, KA500-220mm
Er is een resolutie van 0,5/1/5 m beschikbaar.
Aangepaste encoderlengtes (L0) kunnen worden geleverd op basis van de behoeften van de consument. (Lengte: 70-470 mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Bedieningsrichtlijn
1. De gebruiker moet de algemene beschrijving, veiligheidsoverwegingen en
de volledige inhoud van Hoofdstuk 1 3.
2. Anders dan de algemene beschrijving, veiligheidsoverwegingen en al het materiaal erin
Voor installatie, testen en reparatie moeten de professionals de hoofdstukken 1 tot en met 3 zorgvuldig volgen.
elk onderwerp uit hoofdstuk 4–5 begrijpen.
Deze bedieningshandleiding is uitsluitend van toepassing op de KA-serie geïntegreerde van SINO
lineaire codering.
4. Bekijk de onderstaande veiligheidsoverwegingen.Het bevat essentiële informatie over
gebruik uw lineaire encoder veilig.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
