Productdetails:
|
| Item name: | SINO KA500 Optical encoder | Application: | Glass Linear Scale with Digital Readout |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Hoog licht: | 120mm Optische Encoder Glas Lineaire Schaal,5um Optische Encoder Glas Lineaire Schaal,Digitale Uitlezing Glas Lineaire Encoder |
||

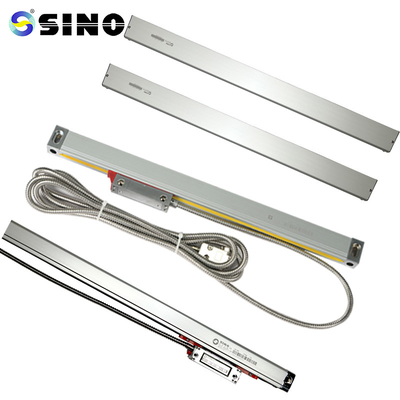

5um/1um/0.5um SINO KA500-120mm optische encoder glazen lineaire schaal met digitaal uitleessysteem
Pakket bevat:
Lineaire glazen schaal, KA500-120mm, 1 stuk
Beschikbare resolutie: 0,5/1/5 m.
Volgens de eisen van de gebruikers kunnen aangepaste encoderlengtes (L0) worden aangeboden. (Lengte: 70-470 mm)
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Gebruiksaanwijzing
Lezen van de algemene beschrijving, veiligheidsoverwegingen en
alles in Hoofdstuk 1 3.
2. Naast de algemene beschrijving, veiligheidsoverwegingen en alle gegevens in
De installatie-, test- en reparatieprofessionals moeten zich strikt houden aan de hoofdstukken 1 tot en met 3.
elke alinea in de hoofdstukken 4-5 begrijpen.
3. Deze bedieningsrichtlijnen zijn alleen van toepassing op de KA-serie geïntegreerde schakelingen van SINO.
het is de lineaire encoder.
Lees het onderstaande veiligheidsadvies voor meer informatie.Het bevat cruciale informatie over
Maak veilig gebruik van uw lineaire encoder.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
