Productdetails:
|

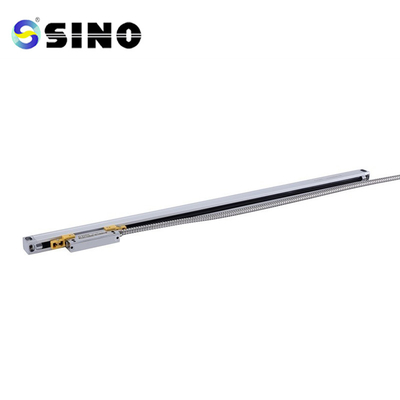

Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
---|---|---|---|
Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Hoog licht: | KA500 digitale uitlezing optische encoder,lineaire schaal digitale uitlezing optische encoder |
Kleine lineaire schaal KA500 digitale uitlezing geschikt voor kleine draaibank boormachine boormachine freesmachine
Een kleine encoder, de KA-500 genaamd, is speciaal ontworpen voor werktuigmachines met beperkte installatie- en werkruimten.Behoeften van klanten die verband houden met bepaalde functies kunnen worden bevredigd.De afmetingen zijn 70 x 470 mm.
Pakket bestaat uit:
Glazen lineaire schaal, 1 stuk, KA500-70mm
Er is een resolutie van 0,5/1/5 m beschikbaar.
Aangepaste encoderlengtes (L0) kunnen worden geleverd op basis van de behoeften van de consument. (Lengte: 70-470 mm)
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: effectieve meetlengte van de encoder L1: afmeting van het montagegat van de encoder
L2: Totale afmeting encoder
Bedieningsrichtlijn
Lezen van de algemene beschrijving, veiligheidsoverwegingen en
alles in Hoofdstuk 1 3.
2. Naast de algemene beschrijving, veiligheidsoverwegingen en alle gegevens in
De installatie-, test- en reparatieprofessionals moeten zich strikt houden aan de hoofdstukken 1 tot en met 3.
elke alinea in de hoofdstukken 4-5 begrijpen.
3. Deze bedieningsrichtlijnen zijn alleen van toepassing op de KA-serie geïntegreerde schakelingen van SINO.
het is de lineaire encoder.
Lees het onderstaande veiligheidsadvies voor meer informatie.Het bevat cruciale informatie over
Maak veilig gebruik van uw lineaire encoder.
Detailinformatie:
Alle lineaire schalen worden voor levering getest.Hier is een voorbeeld van het testrapport van een weegschaal.
