Productdetails:
|
| Naam van het artikel: | De CHINEES Optische Lineaire Schaal van KA500 | Toepassing: | Lineaire Codeur met Digitaal Lezen |
|---|---|---|---|
| Gebruik: | Schrapende positiesensor | Aangepaste Lengte: | 70mm/120mm/170mm/220mm |
| Lange: | 320mm/370mm/420mm/470mm | Materiaal: | Aluminium |
| Functie: | EDM/Lathe/Grinding/Boring Machine | Resolutie: | 0.5/1/5 μm |
| Hoog licht: | SINO KA500 Glas Lineaire Schaal,CNC Encoder Glas Lineaire Schaal |
||

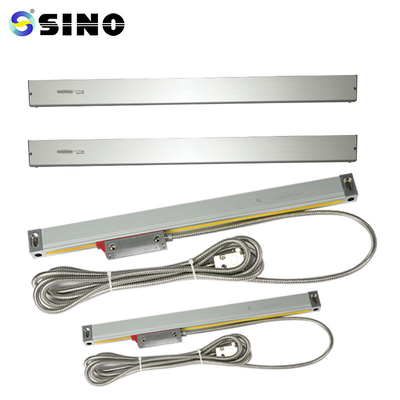

SINO KA500 glazen lineaire schaal CNC lineaire encoder schaal voor Lectura Digital 5um
De verpakking bevat:
Lineaire glazen schaal, KA500-470 mm, 1 stuk
Beschikbare resolutie: 0,5/1/5 m.
Volgens de vereisten van de gebruikers kunnen aangepaste encoderlengten (L0) worden aangeboden.Lengte:70-470mm
De positie van het leeshoofd van de lineaire schaal KA500 wordt bepaald met behulp van een incrementele optische coderingstechniek.het bestaat uit een glazen of metalen weegschaal en een leeskop die zich langs de weegschaal beweegt in synchronisatie met de beweging van het deel of object van de machine dat wordt gemetenDe gradaties of markeringen op de schaal worden gedetecteerd door de foto-elektrische sensor en de lichtbron van het leeshoofd.
| Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
