Productdetails:
|
Naam van het item: | SINO KA600-2400mm Lineaire schaal glas sensor 3-assige DRO Digitaal uitlezen display voor CNC frezen | Toepassing: | M Cover Digitale leestuiter in een lineaire encoder |
---|---|---|---|
Gebruik: | positiesensor het schrapen | Aangepaste Lengte: | 1000 mm/1100 mm/1200 mm/1300 mm/1400 mm/1500 mm1600 mm/1700 mm/1800 mm |
Lange: | Voor de toepassing van deze richtlijn geldt: | Materiaal: | Aluminium/Metaal |
Functie: | EDM/Lathe/Slifting/Boring Machine/Milling Machine | Resolutie: | 0.5/1/5 μm |
Hoog licht: | SINO KA600-1900mm lineaire schaal,3 asdro Lineaire Schaal |

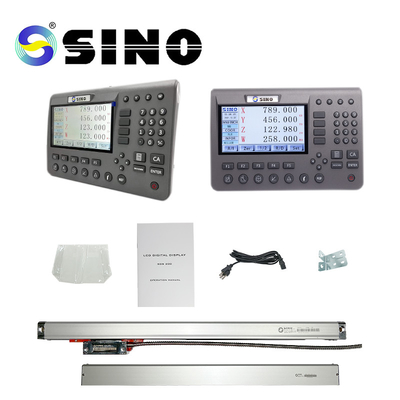

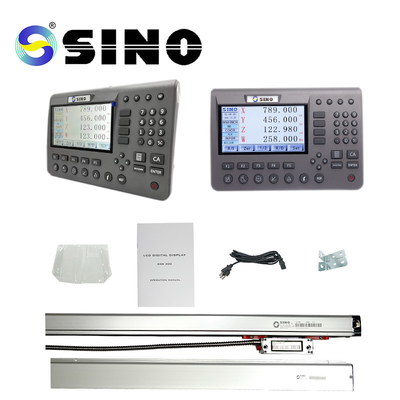

SINO KA600-1900mm Lineaire glassensor + DRO 3Axis Digitaal aflezen display CNC-molen draaibank
Productbeschrijving:
De SINO KA600-1900mm Linear Scale Glass Sensor in combinatie met een 3-assig Digital Read Out (DRO) Display is een krachtig en nauwkeurig systeem dat is ontworpen voor CNC-frees- en draaibankmachines.Dit pakket bevat een kwalitatief hoogwaardige lineaire schaal glas sensor van SINO, samen met een gebruiksvriendelijk digitaal display voor nauwkeurige metingen en besturing.
Kenmerken:
Lineaire glassensor: De KA600-1900mm lineaire glassensor zorgt voor een zeer nauwkeurige meting van de aspositie van de machine.met een vermogen van niet meer dan 50 W.
3-Axis Digital Read Out Display: het DRO-systeem bevat een 3-assig digitaal display, waarmee gelijktijdige monitoring en besturing van meerdere machineassen mogelijk is.het gemakkelijk maken voor de gebruikers om bijstellingen te maken tijdens het bewerken.
CNC-compatibiliteit: De SINO KA600-1900mm lineaire glassensor en het DRO-systeem zijn ontworpen om naadloos te integreren met CNC-frees- en draaibankmachines.Ze bieden nauwkeurige feedback en verbeteren de algehele bewerkingsnauwkeurigheid.
Gebruikersvriendelijke interface: het digitale scherm is uitgerust met een gebruiksvriendelijke interface, waardoor het eenvoudig is om te navigeren en het systeem in te stellen volgens specifieke bewerkingsvereisten.De exploitanten kunnen snel leren hoe het DRO-systeem effectief te bedienen.
Verhoogde efficiëntie en nauwkeurigheid: door gebruik te maken van de SINO KA600-1900mm lineaire glassensor en het DRO-systeem,de gebruikers kunnen de bewerkingsdoeltreffendheid verbeteren en een hogere nauwkeurigheid bereiken in hun CNC-frees- en draaibanktoepassingen.
Het pakket omvat:
lineaire glazen schaal, 0 ∼ 1900 mm, in één stuk.
Een resolutie van 0,5/1/5um is beschikbaar.
Op maat gemaakte encoderlengtes (L0) kunnen worden geleverd op basis van de behoeften van de klant.
De SINO KA600 lineaire weegschaal is een nauwkeurig meetapparaat dat vaak wordt gebruikt in verschillende industrieën, waaronder bewerking, productie en metrologie.Het is ontworpen om nauwkeurige en betrouwbare metingen van lineaire verplaatsing of positie te leveren.
De werking van een absolute optische hoekcodeerder bestaat doorgaans uit een roterende schijf of ring die een patroon van optische markeringen of codes bevat.Deze markeringen worden gelezen door optische sensoren of detectorenDe elektrische signalen worden vervolgens verwerkt om de absolute hoekpositie te bepalen.
De optische markeringen op de encoderplaat of -ring kunnen verschillende vormen aannemen, zoals binaire codes, grijze codes of analoge signalen.Het aantal merken of codes bepaalt de resolutie of nauwkeurigheid van de codeerder.Een codeerder met een hogere resolutie heeft meer markeringen of codes, waardoor een fijnere hoekresolutie mogelijk is.
Model | L0 | L1 | L2 | Model | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Effectieve meetlengte van de encoder L1: Afmeting van het montagegat van de encoder
L2: Algemene afmetingen van de encoder
De KA-600-encoder, die speciaal is ontworpen voor grote werktuigmachines, is voorzien van
De steun kan worden toegevoegd aan elke positie van de encoder om de
De lengte is 1000~3000 mm.
Detailgegevens:
Alle lineaire weegschaal zal worden getest voor levering.
